Высоковольтный прибор учёта электроэнергии МИРТЕК-135-РУ на 6 и 10 кВПродаём по всему Казахстану оптом и в розницу

О ВПУ

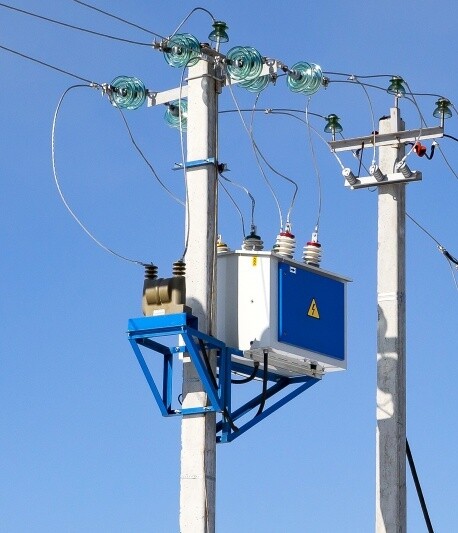

Высоковольтные приборы учёта электрической энергии трехфазные многофункциональные «МИРТЕК135-РУ» (далее ВПУ) предназначены для измерения активной и реактивной электрической энергии прямого и обратного направления по дифференцированным во времени тарифам в трехфазных трёхпроводных сетях переменного тока промышленной частоты напряжением 6 (10) кВ. ВПУ является заменой пунктов коммерческого учёта (далее ПКУ), которые состоят из отдельных трансформаторов тока, трансформаторов напряжения, счётчика электроэнергии.

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

Функционал

  • ВПУ предназначены для установки на воздушных линиях (далее ВЛ), выполненных проводами марок АС(алюминиево-стальной провод без изоляции) или СИП (самонесущий изолированный провод) около промежуточных или концевых опор.
  • Установка ВПУ на ВЛ производится без необходимости выполнения разрыва линии для их подключения, а также без необходимости усиления опор.

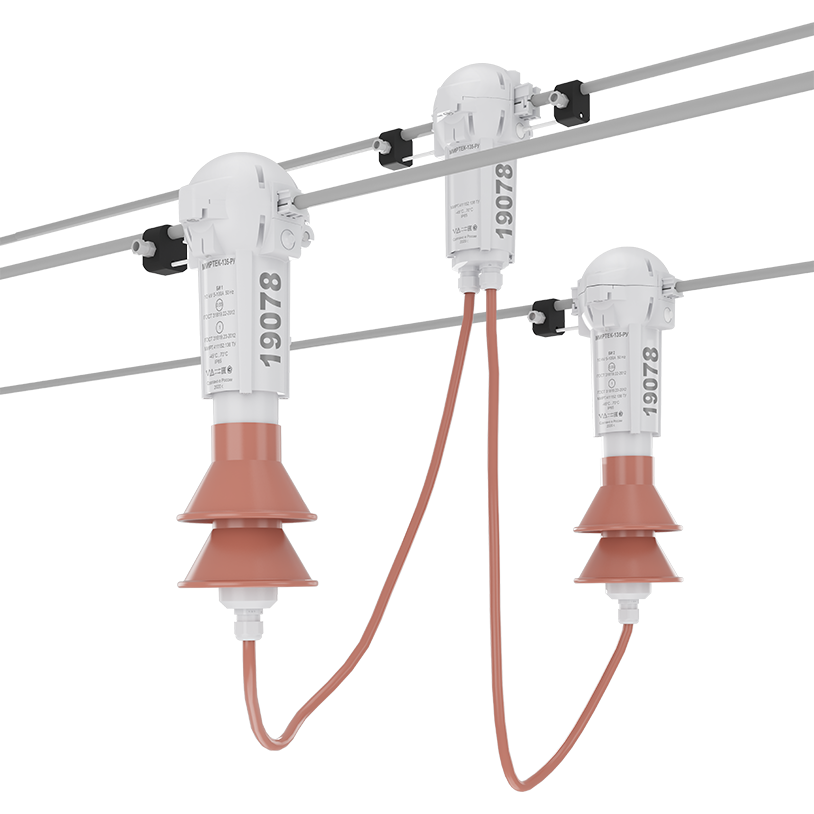

  • Конструктивно ВПУ состоят из трех блоков, два из которых — измерительные, один соединительный. Блоки измерительные (далее БИ) подключаются по схеме Арона.
  • БИ по функциональному назначению реализованы в 2-х типах: БИ Мaster для установки на провод ВЛ фазыА(L1) и БИ Slave для установки на провод ВЛ фазы С(L3).
  • Блок соединительный (далее БС) устанавливается на провод ВЛ фазы В(L2).
  • Блоки соединены между собой комбинированным кабелем, состоящим из оптических пластиковых жил и медных токопроводящих жил. Кабель предназначен как для передачи служебной информации между блоками по оптоволоконному интерфейсу, так и для обеспечения электрического потенциала для измерения линейных напряжений. Оболочка кабеля имеет защитное покрытие, устойчивое к УФ, рассчитанное на соответствующий класс напряжения
  • ВПУ измеряют два фазных тока Ia (IL1) , Ic (IL2), два линейных напряжения Uab (UL1-L2), Ubc (UL2-L3) и углы между ними. На основании полученных измерений ведется расчет активной, реактивной и полной энергии, третьего фазного тока Ib (IL2) и линейного напряжения Uca (UL3-L1).

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

Быстрая и простая установка

Для измерения тока применены электронные датчики тока на основе модернизированного пояса Роговского, взамен трансформаторов тока с металлическим сердечником, применяемых в ПКУ. Для измерения напряжения используется резистивный делитель, взамен электромагнитных трансформаторов напряжения.

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

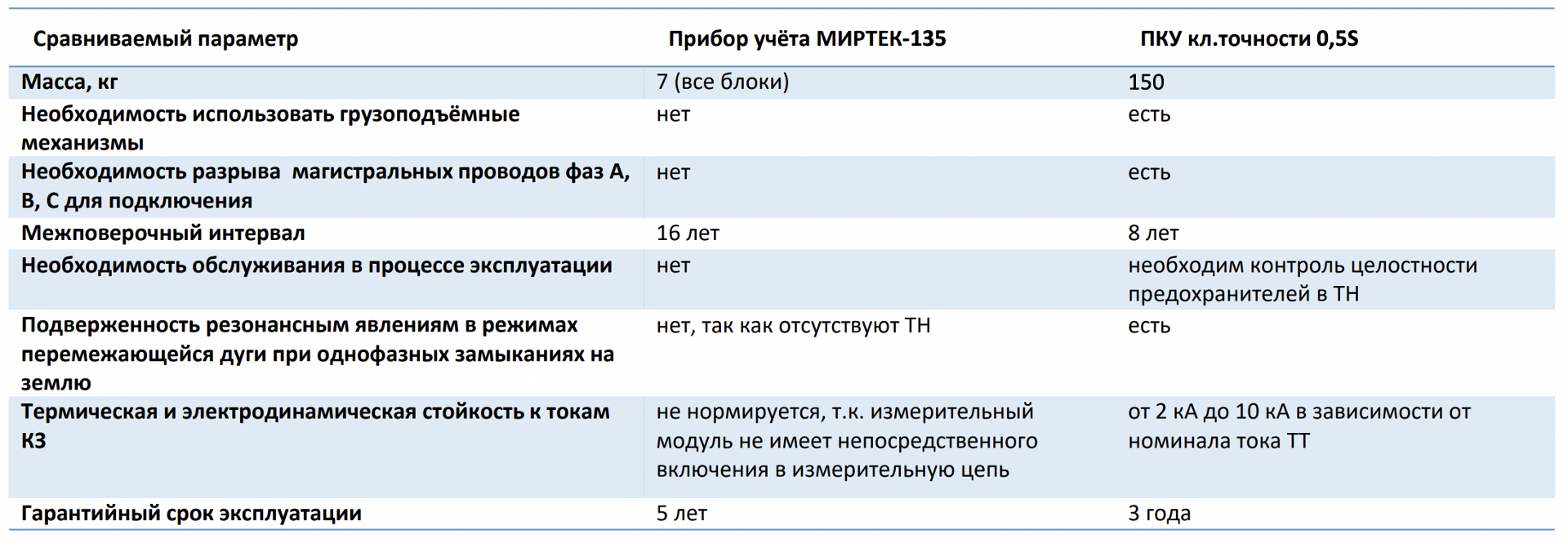

Сравнение ВПУ с ПКУ

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

Параметры учёта

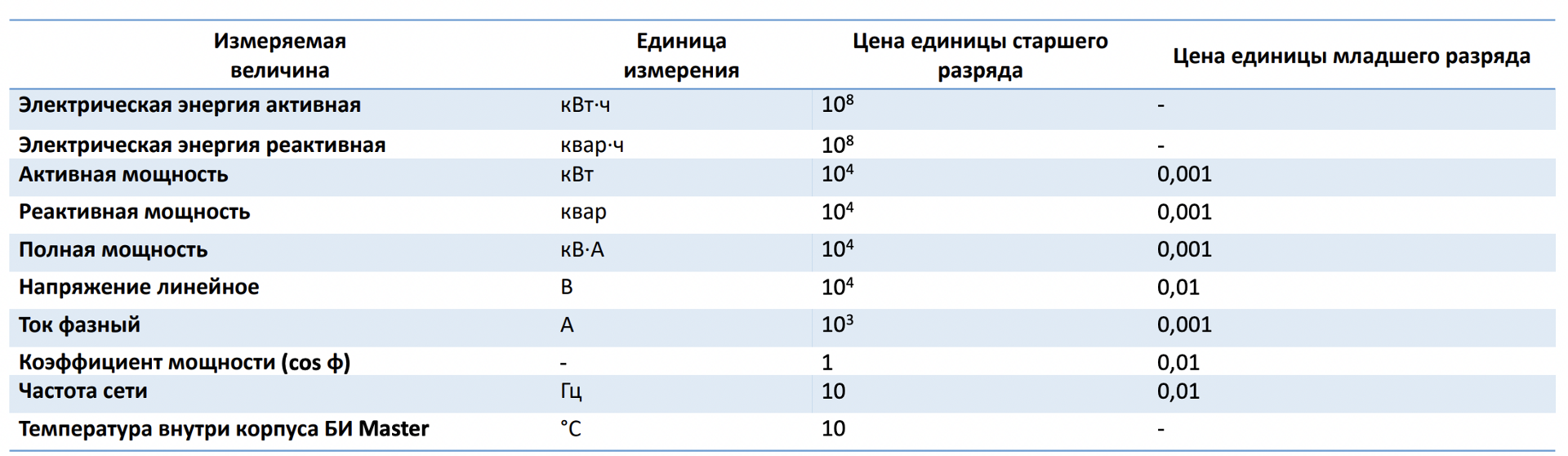

Разрядность измеряемых величин

ВПУ обеспечивают измерение параметров:

- приращения активной и реактивной электроэнергии в двух направлениях (прием и отдача);

- время и интервалы времени;

- напряжение линейное;

- ток;

- частота сети;o коэффициент мощности 3-х фазной сети;

- активная, реактивная и полная мощность.

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

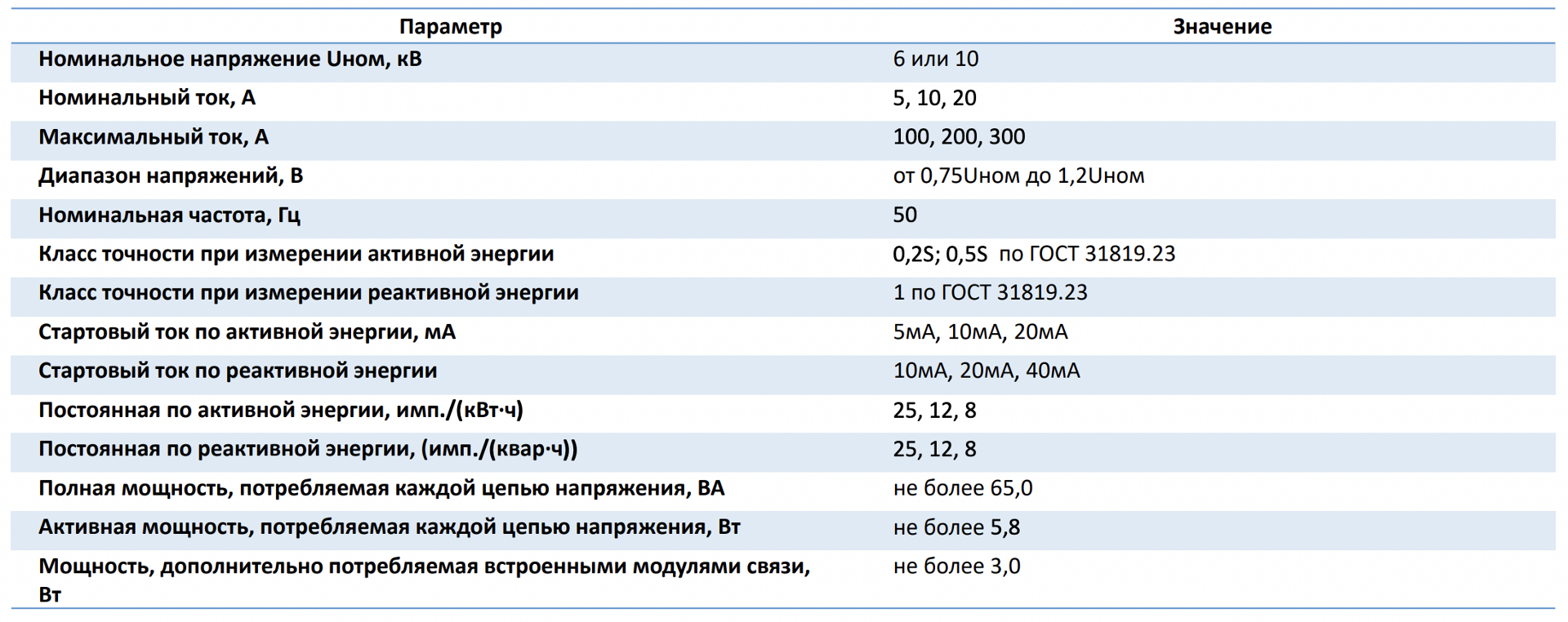

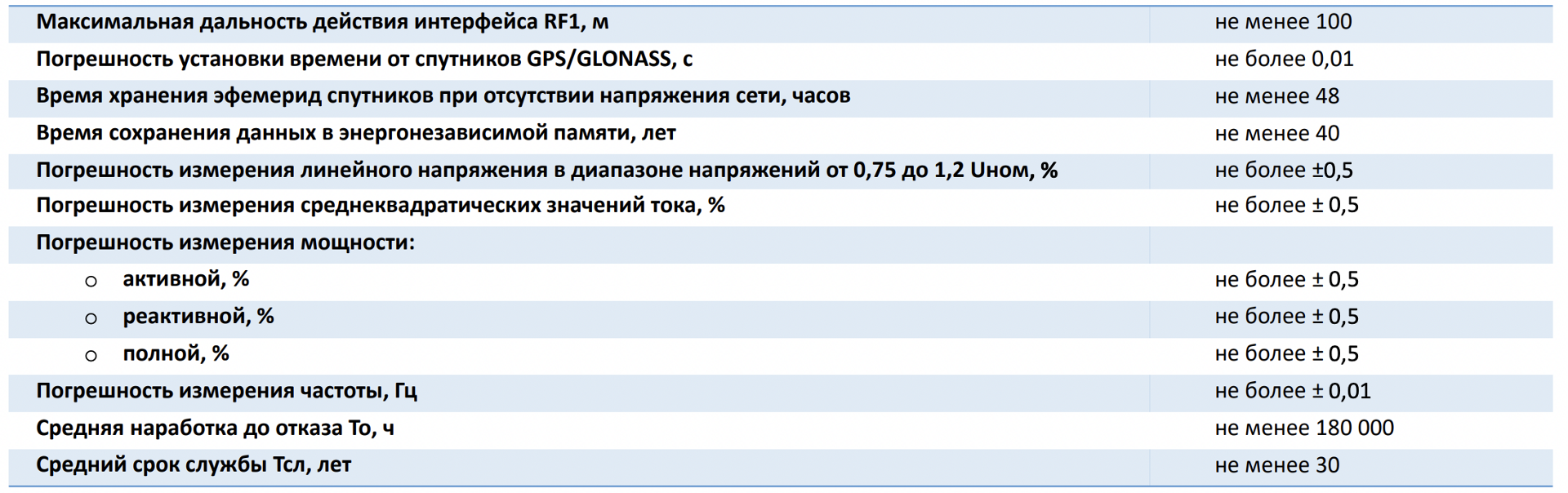

Технические характеристики

Пример записи ВПУ при их заказе:

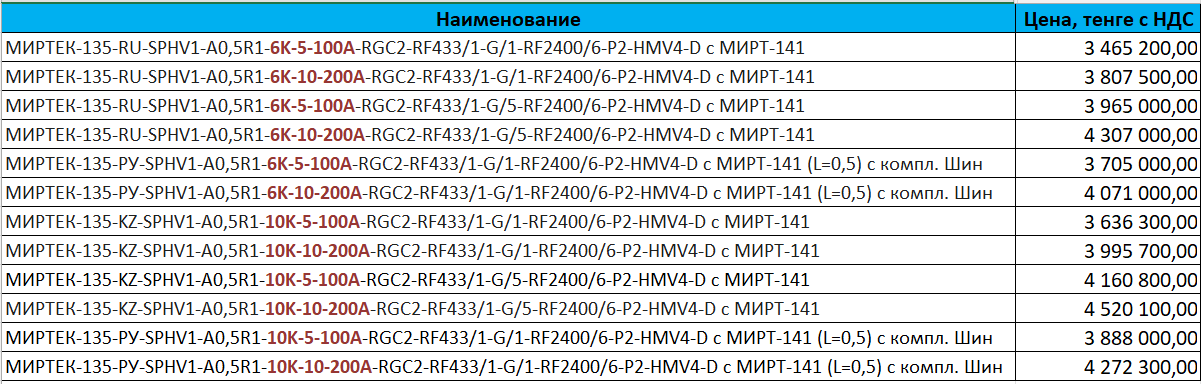

Высоковольтный прибор учёта электроэнергии трехфазный многофункциональный «МИРТЕК-135-РУ-SPHV1-A0,5R1-10К-5-100А-RGC2-RF433/1-G/1-RF2400/6 HM1-D».

Расшифровка обозначения: «Высоковольтный прибор учёта электроэнергии трехфазный многофункциональный в корпусе SPHV1 для установки на воздушную линию с горизонтальным расположением проводов; A0,5R1 - класса точности 0,5S по активной энергии согласно ГОСТ 31819.22 и класса точности 1 по реактивной энергии согласно ГОСТ 31819.23-2012; 10К - на номинальное напряжение 10000 В, 5- номинальный ток 5А, 100А-максимальный ток 100А; RGC2 - два блока измерительных с измерительными элементами, выполненными на основе пояса Роговского в цепях тока; RF433/1- радиоинтерфейс 433 МГц модификации 1, G/1 - радиоинтерфейс GSM/GPRS модификации 1 с лотком для двух сменных SIM карт, протоколом передачи «МИРТЕК», RF2400/6 - радиоинтерфейсом Bluetooth; H - с функцией датчика магнитного поля, M1 - с функцией определения показателей качества электроэнергии по ГОСТ 30804.4.30 класс B, D - с измерением электроэнергии в двух направлениях

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

Основные компоненты

БИ Master оснащен гальванически развязанными интерфейсами:

  • RF1 (радиоканал на частоте 433,92 МГц работает на расстояниидо 500м);
  • Оптический канал связи (служебный канал);
  • GSM/GPRS/3G;
  • GPS/GLONASS (синхронизация времени и определения фазовыхсдвигов);
  • miniUSB/ BlueTooth.

Модуль GPS/GLONASS применяется для синхронизации временивстроенных часов реального времени (далее ЧРВ) каждого БИ иопределения фазовых сдвигов, необходимых для расчета несимметриинапряжений.

При отсутствии сигнала GLONASS синхронизация ЧРВ имеет возможность выполняется вручную по интерфейсам RF1 или GSM/GPRS

Суточный ход ЧРВ при отсутствии автоматической синхронизации непревышает 1 с/сутки в диапазоне рабочих температур.

  • Специальная конструкция корпуса обеспечивает повышенную устойчивость к воздействию агрессивных внешних факторов – ветра, снега, наледи.
  • Связь с дисплейным модулем по радио ведется на частоте 433 МГц.
  • Канал для работы в АСКУЭ
  • Дисплей может поставляться отдельно.
  • Постоянное отображение даты и времени.
  • Корпус измерительного модуля изготовлен из качественного пластика (полибутилентерефталата), устойчивого к резким перепадам температуры и ультрафиолетовому излучению. Все крепежные элементы выполнены из нержавеющей стали.

Измерение параметров качества сети (по ГОСТ 30804.4.30):

  • положительное и отрицательное отклонение напряжения;
  • отклонение частоты;
  • длительность провала напряжения;
  • глубина провала напряжения;
  • длительность перенапряжения.
  • Измерение активной и реактивной энергии, профили мощности (как активной, так и реактивной), ретроспективные срезы показаний.
  • Две электронные пломбы с возможностью инициативной передачи информации о событии на верхний уровень при наличии питания.
  • Информирование системы о прекращении подачи питания
  • Датчик магнитного поля, с возможностью инициативной передачи информации о событии на верхний уровень

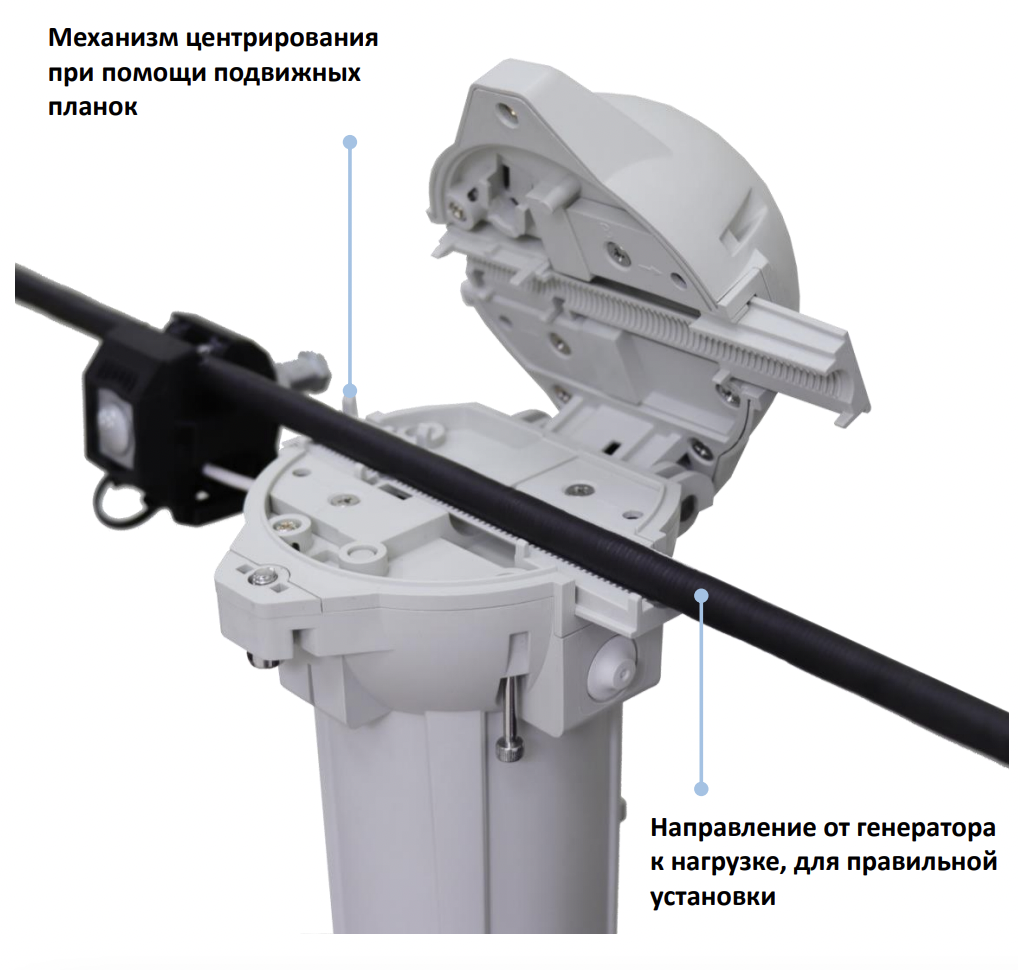

Предусмотрен механизм центрирования и крепления ВПУ на проводах СИП и АС различных сечений при помощи подвижных планок, фиксируемых после установки винтом М6.В БИ предусмотрен инициативный выход по GSMв случае нештатных ситуаций:

  • Пропадание напряжения;
  • Коррекция служебных параметров;
  • Отсутствие связи между БИ;
  • Превышение установленного порога мощности нагрузки;
  • Нет захвата спутников GPS;
  • Нет соответствия служебных данных между БИ.

При выявлении нештатной ситуации ВПУ отправляет СМС сообщение на установленный при конфигурации номер, для чего вкаждом БИ имеется буферный источник питания (ионистор), ёмкости которого достаточно для работы сотового модема в течение 1 минуты после пропадания сетевого напряжения.

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

Дисплейный модуль

Обмен осуществляется на частоте 433МГц.

Ключевые особенности:

  • Удобная конструкция – можно поставить в любом удобном местеили повесить на стену
  • Большой информативный жидкокристаллический дисплей.
  • Все надписи на русском языке.
  • Питание от двух стандартных батареек размера «AA».
  • Считывание показаний ВПУ по каналу BlueTooth на экранесмартфона или планшетного компьютера (опционально).

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:

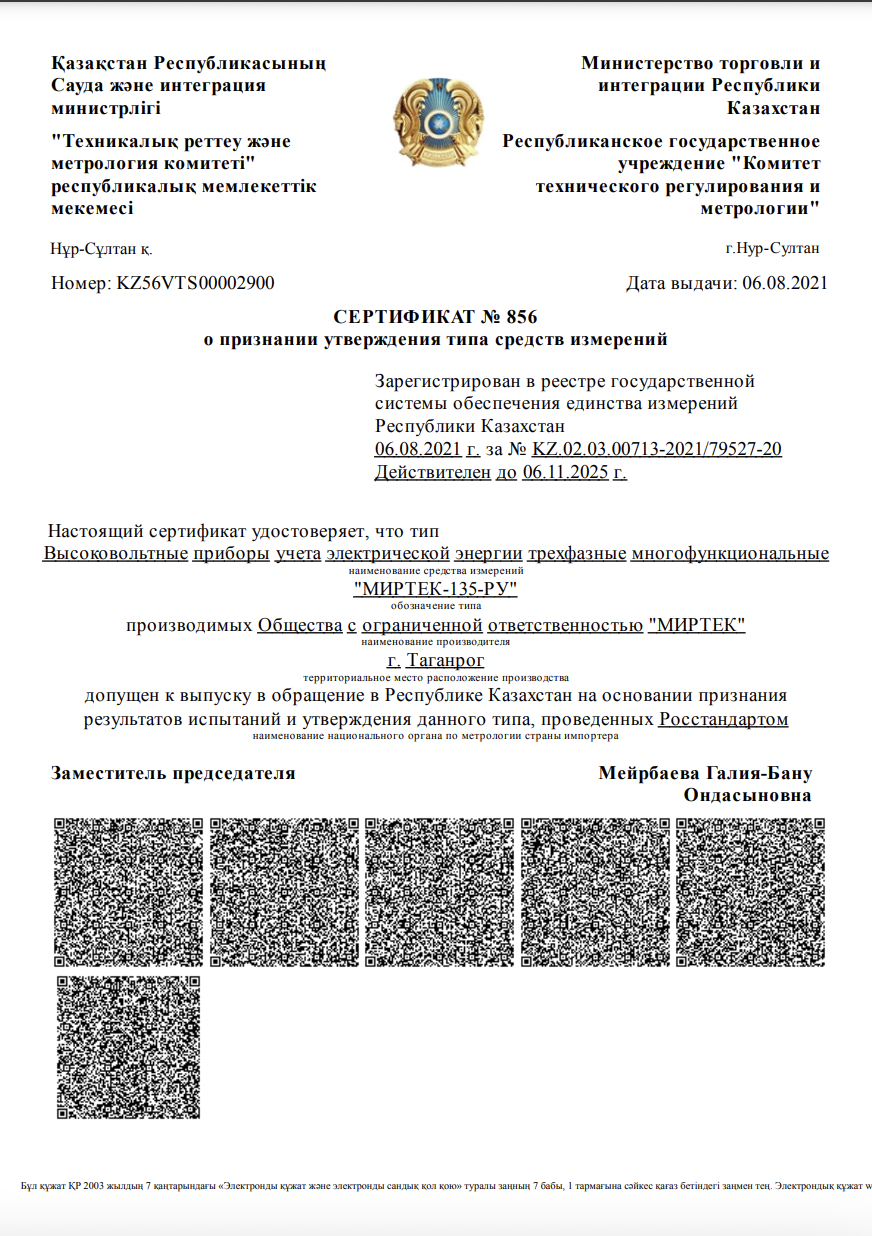

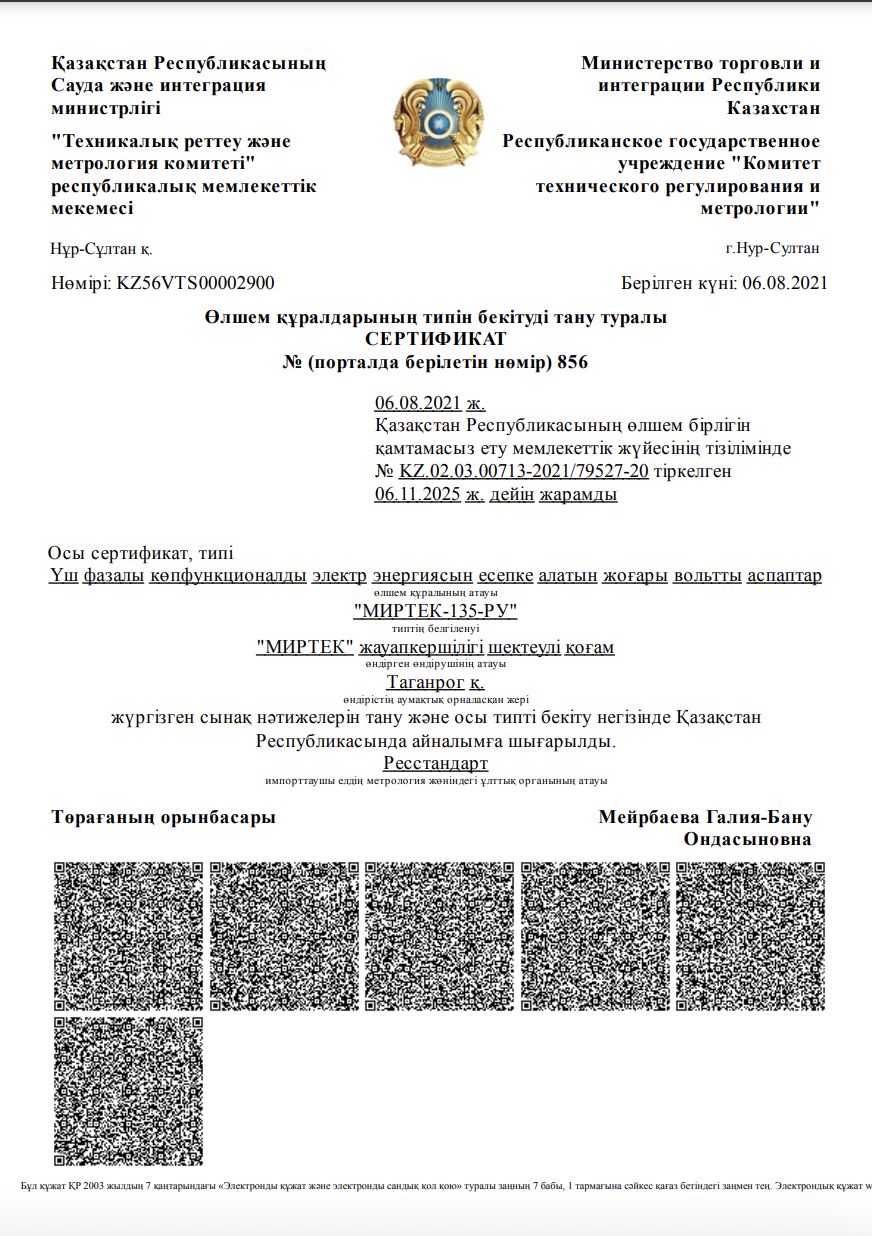

Сертификаты

ПОЛУЧИТЕ КОНСУЛЬТАЦИЮ

Введите свой номер телефона и Наш менеджер перезвонит Вам через 5 минут!

Введите свой номер телефона:
