Основным инструментом повышения энергоэффективности являются автоматизированной системы учета электроэнергии (АСТУЭ), которые уменьшают трудозатраты на сбор и обработку показаний счетчиков, а также повышают их точность.В последние годы акцент делался на автоматизацию расчетов между поставщиками и потребителями электроэнергии, то есть на АСКУЭ. Однако, в связи с постоянным повышением тарифов на электроэнергию и на другие ресурсы, становится важным анализировать эффективное потребление электроэнергии внутри организации, производства, особенно между различными подразделениями (цехами и участками), а также оценивать потребление энергетических ресурсов при производстве отдельных товаров.Мы внедряем АСТУЭиВК на базе беспроводной технологии LoRaWAN - что значительно снижает затраты на внедрение, исключая необходимость прокладывания кабелей или оплаты GSM трафика с каждого счетчика.

Улучшает существующую инфраструктуру - универсальная платформа для создания единых систем учета

Предоставляет объективную информацию - руководители получают достоверные данные о работе предприятия

Подстраивается под задачи предприятия - поэтапное развитие от учёта до единой системы аналитики

Поддержка стандартных протоколов:

Modbus TCP, Modbus RTU (over TCP), МЭК 60870-5-103, МЭК 60870‐5‐104, МЭК 61850, МЭК 61107, DLMS, ANSI C12.21, OPC DA, OPC UA, SQL, SNMP, HTTP, DNP3

Контроль качества электроэнергии:

Сбор информации с приборов контроля качества электроэнергии, проверка качества электроэнергии, контроль показателей качества электроэнергии в режиме реального времени, формирование отчётов в соответствии с ГОСТ

Мнемосхемы:

Отображение данных в виде мнемосхем, графиков, диаграмм, табличном виде, диспетчерские плакаты (например, о запрете управления и др.), установка переносных заземлений на мнемосхемах, режим «проигрывателя» мнемосхем: воспроизведение на мнемосхеме архивных событий и сигналов, выгрузка текущего состояния мнемосхемы в .png формат

Интеграция терминалами с противоаварийной автоматики и релейной защиты:

Сбор аналоговой и дискретной информации с микропроцессорных терминалов РЗА и ПА, контроль статуса терминалов: состояние внутренних функций и аппаратного обеспечения устройств, мониторинг событий, возникающих в системе, и оповещение персонала (звуковое, световое, e-mail)

и много других функций для службы главного энергетика

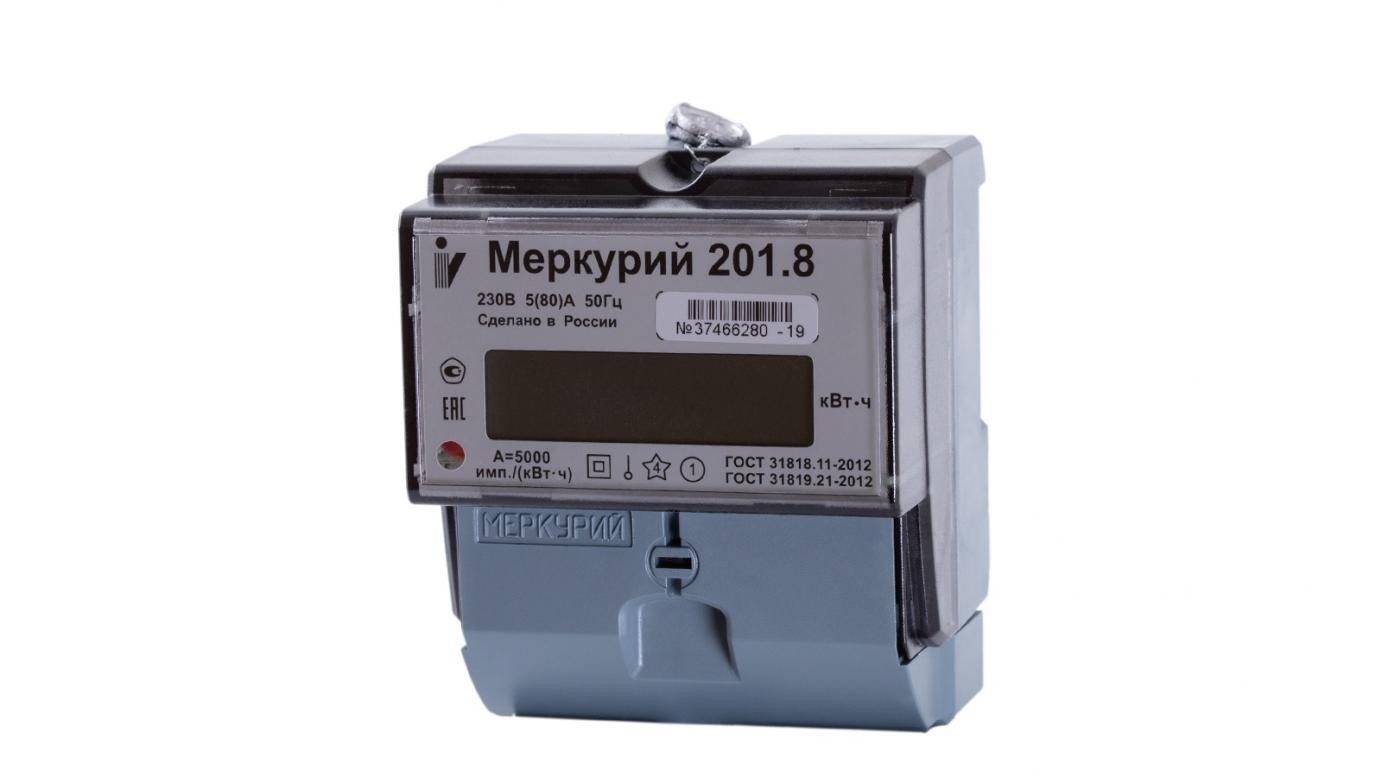

Меркурий 201.8

Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока.

Счетчики предназначены для эксплуатации внутри закрытых помещений и в местах, имеющих защиту от влияния окружающей среды (в шкафах, в щитках).

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности счетчиков:	1
Номинальное напряжение, В:	230
Номинальный / максимальный ток, А:	5/80
Максимальный ток в течение 10 мс:	30*I макс
Чувствительность при измерении активной энергии, А:
• для счетчиков с максимальным током 80 А:	0,02

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Активная / полная потребляемая мощность цепью напряжения счетчика при номинальном напряжении, Вт/В*А	2 / 10
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Межповерочный интервал, лет	16
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	220 000
Диапазон рабочих температур, °С	от -45 до +70
Масса, не более, кг	0,25
Габариты (ДхШхВ), мм	65x90x76

Измерение электроэнергии цифровым методом.
Отсутствие магниточувствительных элементов в измерительных цепях и системе питания.
Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей.
Учет электроэнергии «по модулю», увеличение показаний при любой фазировке подключенных цепей.
Минимальные габариты в своем классе, крепление на DIN-рейку.
Неразъемная конструкция, разрушаемая при попытке вскрытия.

Модификации счетчиков, доступных для заказа:

Модификация	Устройство индикации	Номинальный (максимальный) ток, А
Меркурий 201.8	ЖКИ	5(80)

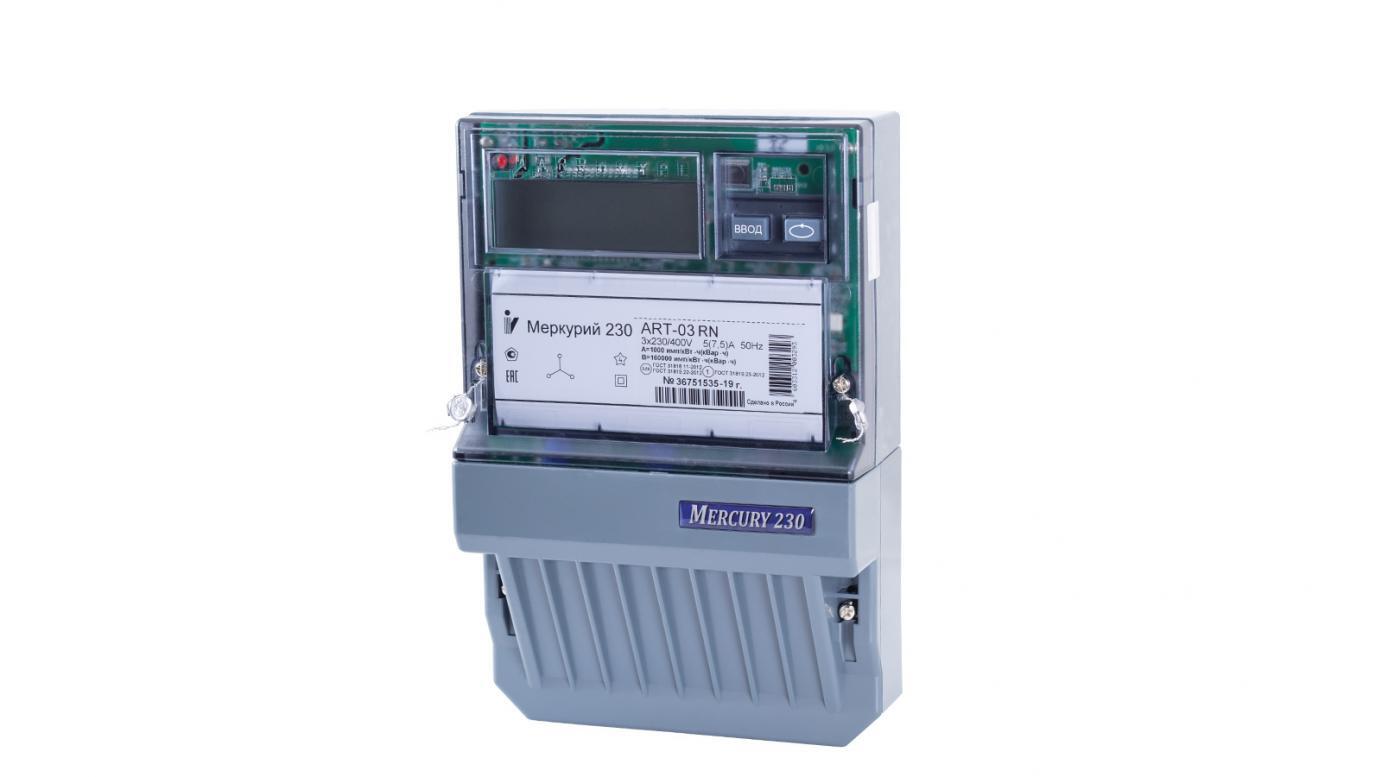

Меркурий 230 ART-03 PQRSIDN

Счетчики предназначены для однонаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных систем АСКуЭ.

Счетчики предназначены для эксплуатации внутри закрытых помещений и могут быть использованы в местах, имеющих дополнительную защиту от влияния окружающей среды (установлены в помещении, в шкафу, в щитке).

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности счетчиков (актив. / реактив.):
• трансформаторного включения:	0,5S / 1
• прямого включения:	1/2
Номинальное напряжение, В:
• трансформаторного включения:	3*57,7/100
• прямого включения:	3*230/400
Базовый / максимальный ток, А:
• трансформаторного включения:	5/7,5
• прямого включения:	5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс:	30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с:	20*I макс
Чувствительность при измерении активной энергии, А:
• трансформаторного включения:	0,005
• прямого включения:	0,02; 0,04

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А	2/10
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Диапазон питающих напряжений входа резервного питания и питания интерфейсов RS-485, CAN, В	5.5 - 12
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА	30
Средний ток потребления от источника резервного питания, мА	150
Количество тарифов	4
Сохранность данных при перерывах питания, не менее, лет	10
Межповерочный интервал, лет	10
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	150 000
Диапазон рабочих температур, °С	от -40 до +55
Масса, не более, кг	1,5
Габариты (ДхШхВ), мм	170x74x258

Измерение, учёт, хранение, вывод на ЖКИ и передача по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:

энергия всего от сброса показаний;
энергия на начало текущих и предыдущих суток;
энергия на начало текущего и 11 предыдущих месяцев;
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.

Тарификатор с возможностью задания отдельного расписания для каждого дня недели по 4 тарифам в 16 временных зонах суток.
Каждый месяц года программируется на индивидуальное тарифное расписание. Минимальный интервал действия тарифа в пределах суток 1 минута. Функция пофазного многотарифного учета.
Учёт технических потерь в линиях электропередач и силовых трансформаторах.
Измерение параметров электрической сети:

мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз.

Профиль мощности и профиль мощности технических потерь с произвольным временем усреднения от 1 до 45 минут. Глубина
хранения 85 суток для времени усреднения 30 минут.
Фиксация утренних и вечерних максимумов активной и реактивной мощности на заданном интервале с ежемесячным расписанием.
Ведение журналов событий, включая события показателей качества электроэнергии.
Возможность подключения резервного питания.
Наличие многофункциональных импульсных выходов, в том числе с функцией управления нагрузкой.
Автоматическая самодиагностика с индикацией ошибок.
Энергонезависимая электронная пломба.
Запись несанкционированных воздействий в нестираемые журналы событий.

Модификации счетчиков, доступных для заказа:

Модификация	Номинальное напряжение, В >	Номинальный (максимальный) ток, А	Класс точности	Интерфейсы, реле
Меркурий 230 ART-00 С(R)N	3*57,7/100	5(7,5)	0,5S/1,0	CAN (RS-485)
Меркурий 230 ART-01 С(R)N	3*230/400	5(60)	1,0/2,0	CAN (RS-485)
Меркурий 230 ART-02 С(R)N	3*230/400	10(100)	1,0/2,0	CAN ( RS-485)
Меркурий 230 ART-03 С(R)N	3*230/400	5(7,5)	0,5S/1,0	CAN (RS-485)
Меркурий 230 ART-00 PQRSIDN	3*57,7/100	5(7,5)	0,5S/1,0	IrDA, RS-485
Меркурий 230 ART-01 PQRSIN	3*230/400	5(60)	1,0/2,0	IrDA, RS-485
Меркурий 230 ART-02 PQRSIN	3*230/400	10(100)	1,0/2,0	IrDA, RS-485
Меркурий 230 ART-03 PQRSIDN	3*230/400	5(7,5)	0,5S/1,0	IrDA, RS-485
Меркурий 230 ART-01 СLN	3*230/400	5(60)	1,0/2,0	CAN, PLС-I
Меркурий 230 ART-02 СLN	3*230/400	10(100)	1,0/2,0	CAN, PLС-I
Меркурий 230 ART-03 СLN	3*230/400	5(7,5)	0,5S/1,0	CAN, PLС-I

Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N

А – учет активной энергии;
R – учет реактивной энергии;
Т – внутренний тарификатор, электронные пломбы;
ОХ — модификации, подразделяемые по току, напряжению и классу точности;

ОХ	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А
00	3*57,7/100	5	7,5
01	3*230/400	5	60
02	3*230/400	10	100
03	3*230/400	5	7,5

Р – наличие профиля, журнала событий, учета технических потерь и других дополнительных функций;
Q – измерение показателей качества электроэнергии;
R – интерфейс RS-485 (С – CAN, I – IrDA, L – PLC);
S – внутреннее питание интерфейса RS-485 и модема GSM;
D – наличие входа резервного питания;
N – наличие электронной пломбы.

Меркурий 230 ART-02 PQRSIN

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Класс точности счетчиков (актив. / реактив.):
• трансформаторного включения:	0,5S / 1
• прямого включения:	1/2
Номинальное напряжение, В:
• трансформаторного включения:	3*57,7/100
• прямого включения:	3*230/400
Базовый / максимальный ток, А:
• трансформаторного включения:	5/7,5
• прямого включения:	5/60; 10/100
Макс. ток для счетчиков прямого включения в течение 10 мс:	30*I макс
Максимальный ток для счетчиков трансформаторного включения в течение 0,5 с:	20*I макс
Чувствительность при измерении активной энергии, А:
• трансформаторного включения:	0,005
• прямого включения:	0,02; 0,04

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Активная / полная потребляемая мощность в каждой цепи напряжения счетчика при номинальном напряжении, Вт/В*А	2/10
Полная мощность, потребляемая каждой цепью тока, не более, В*А	0,1
Диапазон питающих напряжений входа резервного питания и питания интерфейсов RS-485, CAN, В	5.5 - 12
Средний ток потребления от источника внешнего питания интерфейсов RS-485, CAN, мА	30
Средний ток потребления от источника резервного питания, мА	150
Количество тарифов	4
Сохранность данных при перерывах питания, не менее, лет	10
Межповерочный интервал, лет	10
Гарантийный срок эксплуатации, лет	3
Наработка на отказ, не менее, ч	150 000
Диапазон рабочих температур, °С	от -40 до +55
Масса, не более, кг	1,5
Габариты (ДхШхВ), мм	170x74x258

энергия всего от сброса показаний;
энергия на начало текущих и предыдущих суток;
энергия на начало текущего и 11 предыдущих месяцев;
энергия на начало текущего и предыдущего года;
расход за текущие и предыдущие сутки;
расход за текущий и 11 предыдущих месяцев.

мгновенные значения активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
действующие значения фазных токов и напряжений;
значения углов между фазными напряжениями;
частота сети;
коэффициенты мощности по каждой фазе и по сумме фаз.

Модификации счетчиков, доступных для заказа:

Модификация	Номинальное напряжение, В >	Номинальный (максимальный) ток, А	Класс точности	Интерфейсы, реле
Меркурий 230 ART-00 С(R)N	3*57,7/100	5(7,5)	0,5S/1,0	CAN (RS-485)
Меркурий 230 ART-01 С(R)N	3*230/400	5(60)	1,0/2,0	CAN (RS-485)
Меркурий 230 ART-02 С(R)N	3*230/400	10(100)	1,0/2,0	CAN ( RS-485)
Меркурий 230 ART-03 С(R)N	3*230/400	5(7,5)	0,5S/1,0	CAN (RS-485)
Меркурий 230 ART-00 PQRSIDN	3*57,7/100	5(7,5)	0,5S/1,0	IrDA, RS-485
Меркурий 230 ART-01 PQRSIN	3*230/400	5(60)	1,0/2,0	IrDA, RS-485
Меркурий 230 ART-02 PQRSIN	3*230/400	10(100)	1,0/2,0	IrDA, RS-485
Меркурий 230 ART-03 PQRSIDN	3*230/400	5(7,5)	0,5S/1,0	IrDA, RS-485
Меркурий 230 ART-01 СLN	3*230/400	5(60)	1,0/2,0	CAN, PLС-I
Меркурий 230 ART-02 СLN	3*230/400	10(100)	1,0/2,0	CAN, PLС-I
Меркурий 230 ART-03 СLN	3*230/400	5(7,5)	0,5S/1,0	CAN, PLС-I

Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N

ОХ	Номин. напряжение, В	Номин(базовый) ток, А	Максимальный ток, А
00	3*57,7/100	5	7,5
01	3*230/400	5	60
02	3*230/400	10	100
03	3*230/400	5	7,5

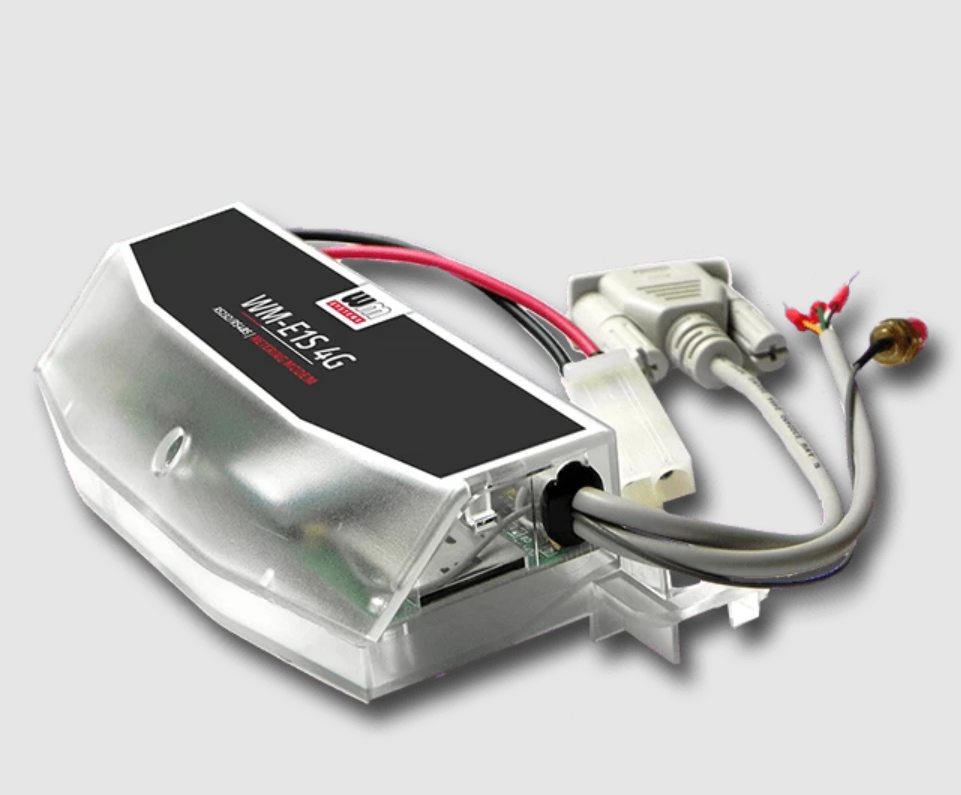

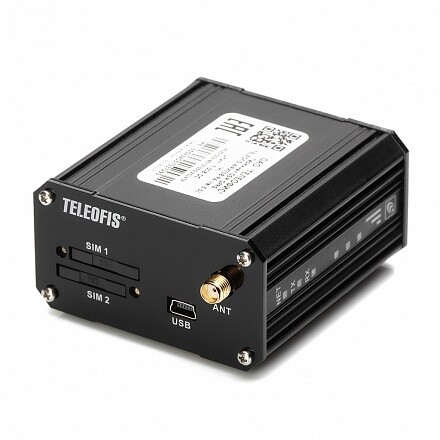

Промышленный терминал с интерфейсом RS-485 и встроенным микроконтроллером для дистанционной передачи данных по технологиям GPRS и CSD.

Сбор данных по GPRS имеет ряд преимуществ по сравнению с режимом CSD: более высокую скорость передачи, одновременный опрос большого количества приборов, и, самое главное — снижение затрат на услуги связи, так как оплата производится не за время соединения, а только за трафик.

Терминал выполнен в малогабаритном металлическом корпусе и имеет индикатор уровня сигнала сотовой связи, что позволяет в процессе монтажа устанавливать прибор в точке максимально сильного и устойчивого приёма сигнала.

Для удобства монтажа терминал представлен двумя моделями:

В квадратном корпусе (на выбор - крепление на DIN-рейку, на стену и настольное исполнение)
В треугольном корпусе (крепление на DIN-рейку). Преимуществом данной модели является удобное расположение блока светоиндикации при монтаже на DIN-рейку (все индикаторы выведены на переднюю панель)

Гарантия на все наши терминалы - 4 года!

Основные функции и возможности:

Передача данных в "прозрачном" режиме по каналам GPRS и CSD.
Выход на связь по расписанию.
Режимы работы: TCP-клиент и TCP-сервер. Поддержка одновременной работы в режимах "Клиент" и "Сервер".
Резервирование канала связи с помощью второй SIM-карты.
Локальная и дистанционная настройка терминалов с помощью программы конфигурации WRX Configuration Tool. Для локальной настройки WRX708-L4 подключается к ПК через USB-порт. Удаленная настройка может осуществляться по трём каналам: GPRS (служебный), CSD и по SMS.
Основной и служебный каналы GPRS могут быть настроены на работу с сервером TCP-соединений M2M24.ru. Сервер обеспечивает соединение между узлами учёта, не имеющими возможности получить внешний IP-адрес и работающими в режиме TCP-клиент.
Контроль удалённых объектов (например, датчиков) с помощью входа "АЦП"/"сухой контакт".
Дополнительный вход для подключения низковольтного питания через разъёмный клеммник. При необходимости вход может работать как выход для питания внешних устройств напряжением 7–30В.

Терминал предназначен для диспетчеризации приборов учёта и промышленных объектов: аварийных и охранных систем, котельного оборудования, вентиляционных и осветительных установок. Подключение по интерфейсу RS-485 - через разрывной клеммный соединитель. Питание осуществляется от внешнего источника постоянного тока 7–30В.

Технические характеристики

Поддерживаемые стандарты связи	CSD, GPRS, SMS
Тип модуля GSM	Telit GL865-DUAL V3.1
Вход типа «АЦП» (настраиваемый как «сухой контакт»)	х1
Выход 7-30 В для питания внешних устройств	1
Количество SIM-карт	х2
Диапазоны частот	GSM: 900/1800МГц
Тип основного интерфейса	RS-485
Скорость передачи данных по RS-485	1200-115200 бит/сек
Тип дополнительного интерфейса	USB 2.0, разъём mini-USB тип B (х1)
Напряжение питания постоянное	7..30В DC
Габаритные размеры	76 x 65 x 35 мм
Диапазон рабочих температур	-40...+70°C
Гарантия	4 года

Счетчики предназначены для одно- или двунаправленного многотарифного учета активной и реактивной электрической энергии и мощности, а также измерения параметров электрической сети в трехфазных трех- или четырехпроводных сетях переменного тока с последующим хранением накопленной информации, формированием событий и передачей информации в центры сбора данных АИИС КУЭ. Обмен данными по интерфейсам связи выполняется по протоколу СПОДЭС (IEC62056 DLMS/COSEM) или протоколу «Меркурий». При работе по протоколу СПОДЭС счетчики совместимы с ПО ИВК «Пирамида 2.0» и «Пирамида-сети».

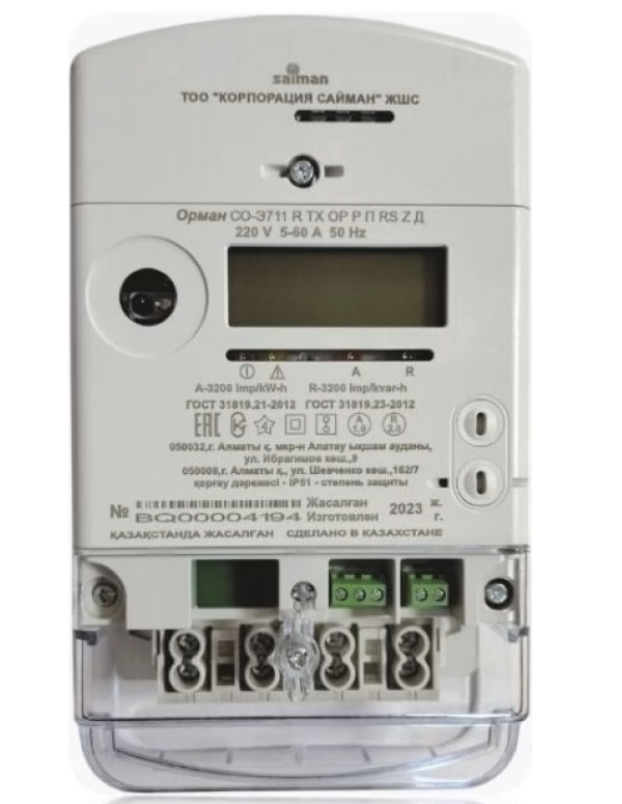

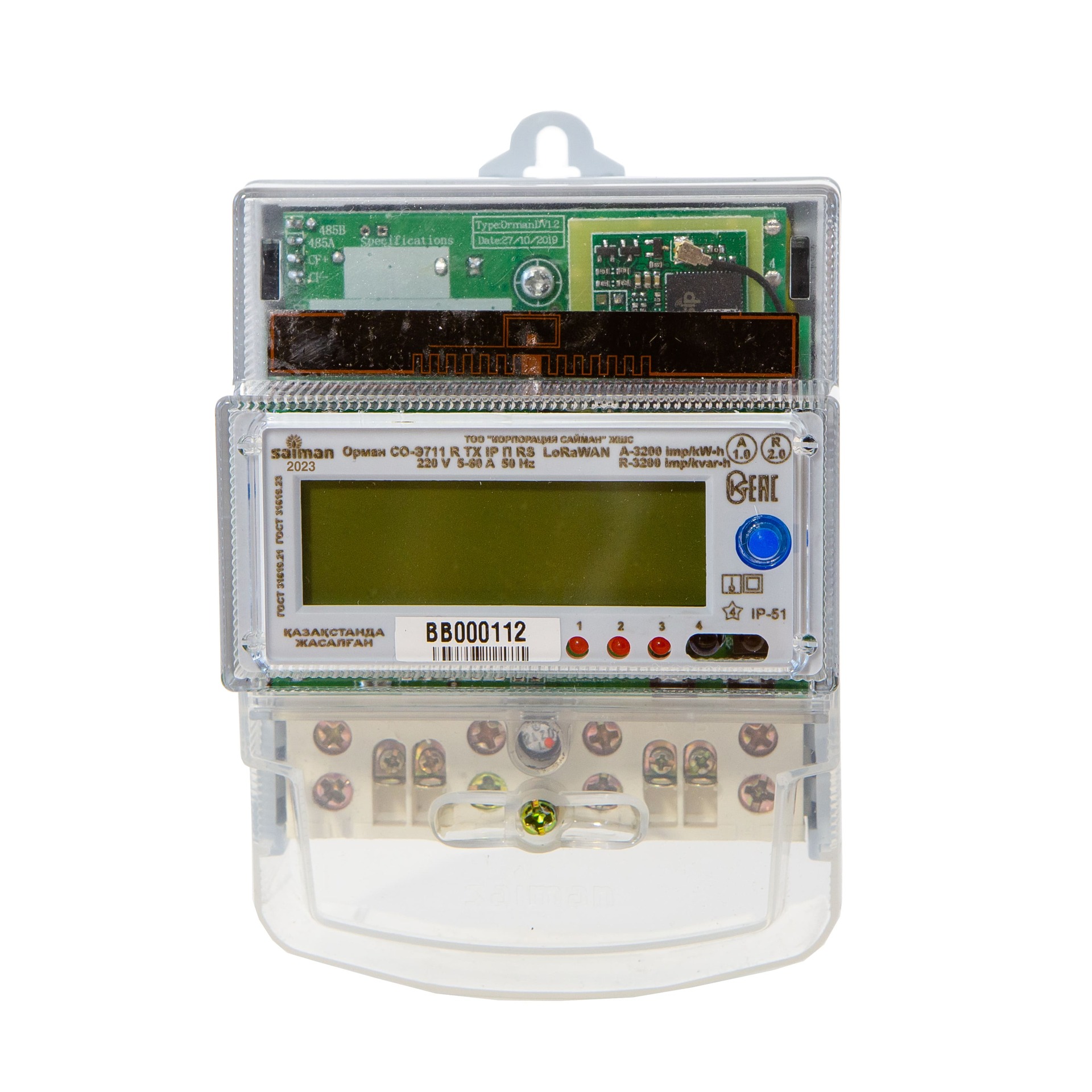

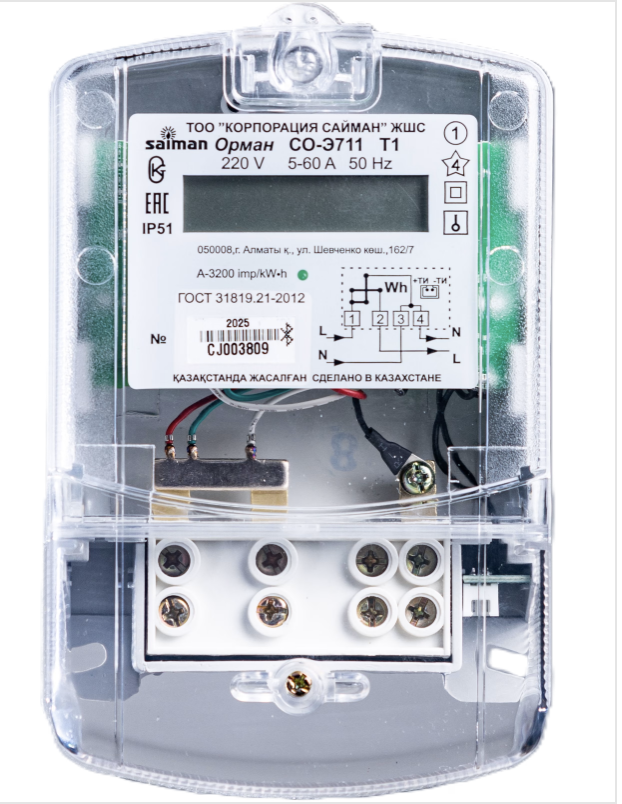

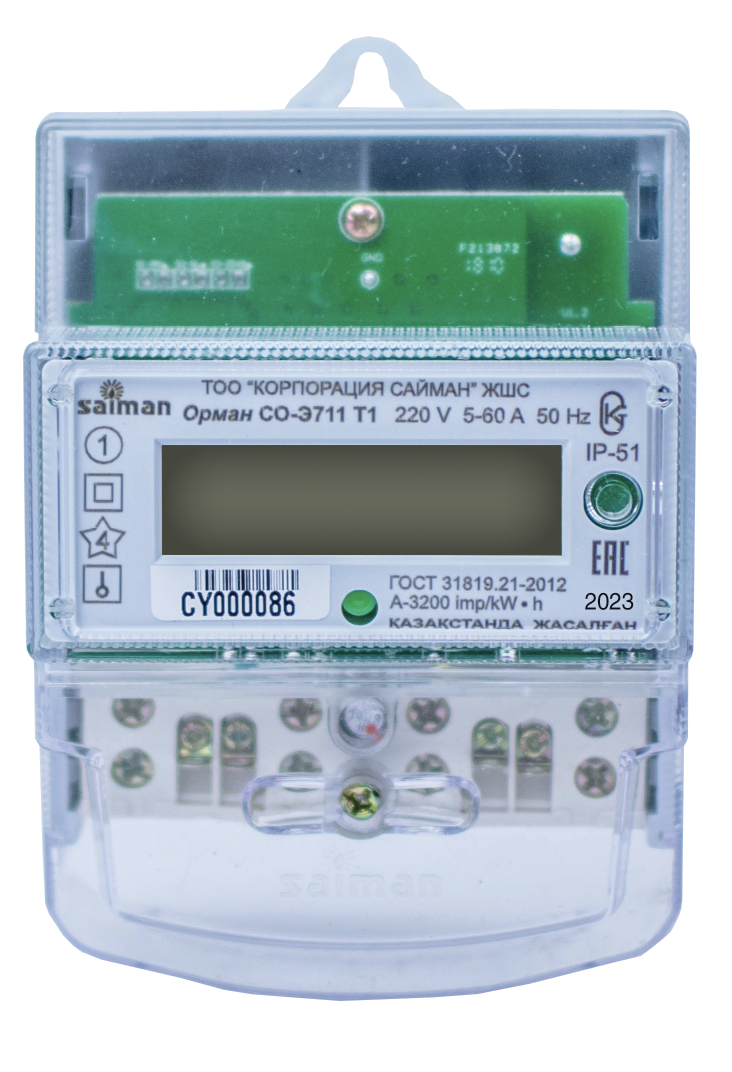

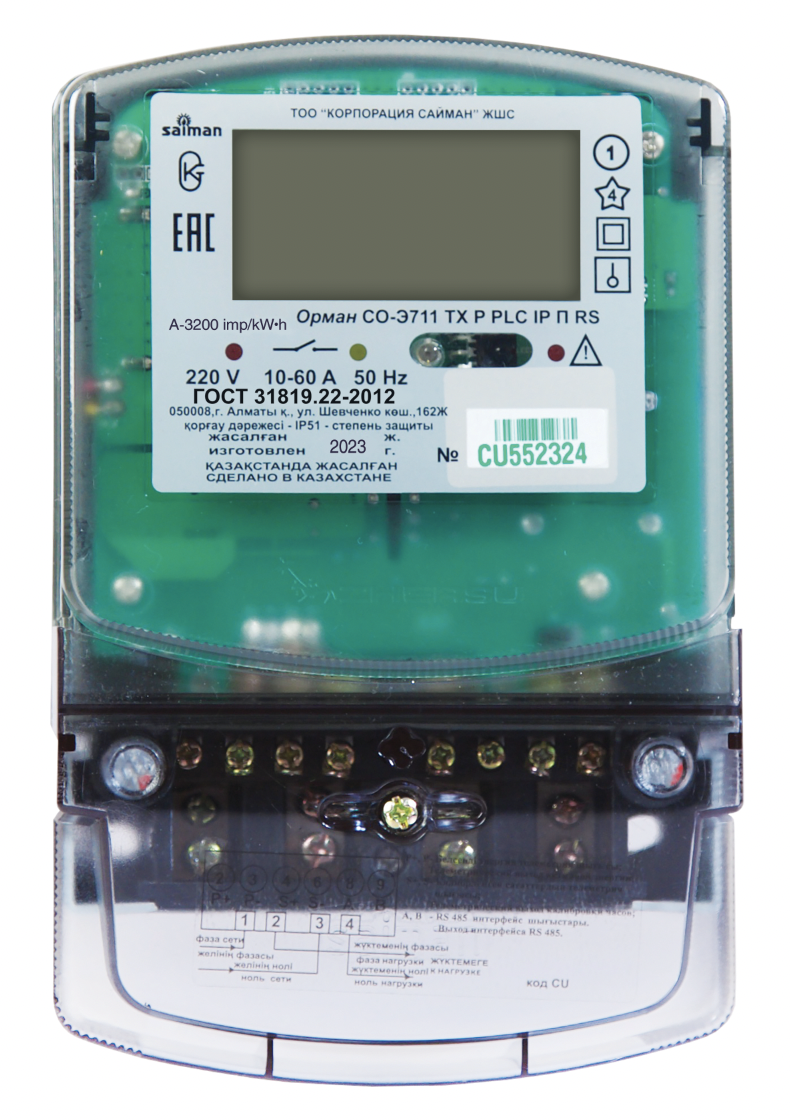

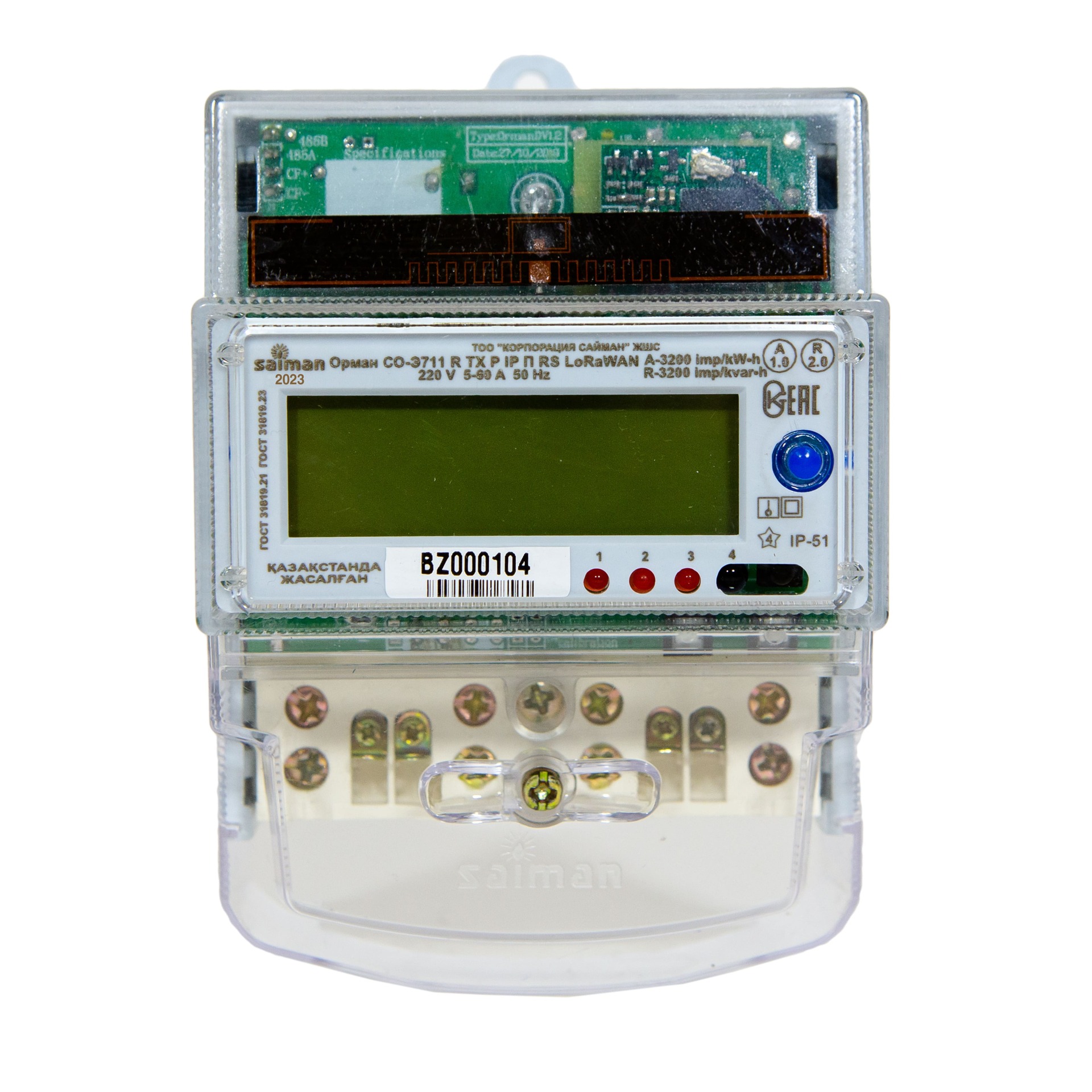

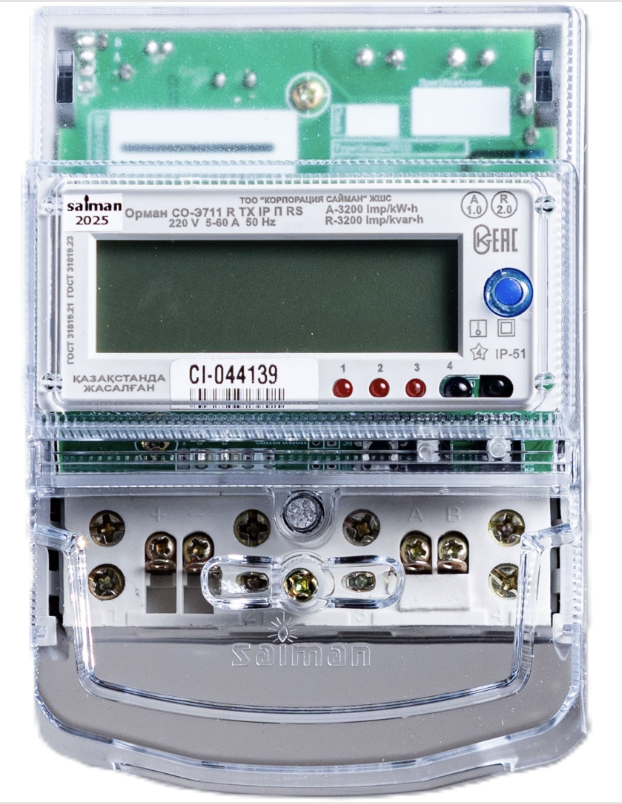

ОДНОФАЗНЫЙ МНОГОТАРИФНЫЙ СЧЕТЧИК ОРМАН СО-Э711 R TX P IP П RS Z Д КОД СК

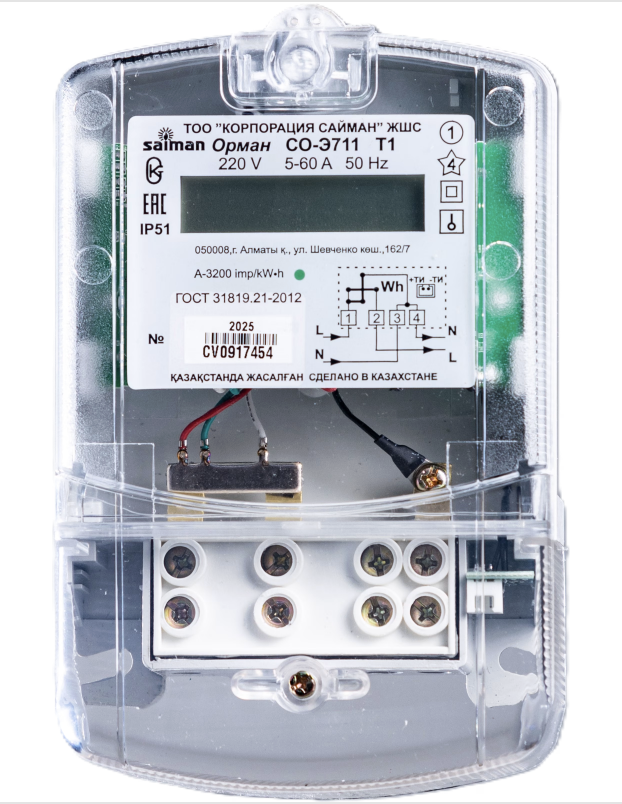

Статический счетчик (электронный) активной энергии ОРМАН СО-Э711 R TX P IP П RSZ Д Код СК предназначен для измерения, учёта, хранения, вывода на ЖКИ ипередачи данных потребленной активной и реактивной электроэнергии в прямоми обратном направлении в однофазных цепях переменного тока по выбранномуканалу связи. Конструкция счетчика позволяет без усилий устанавливать и менятьмодули передачи данных. На передней панели счетчика предусмотрен отсек дляустановки модуля. Достаточно открыть крышку отсека и поместить требуемый изпредусмотренных взаимозаменяемых модулей (PLC, GPRS, RF-868, LoRaWAN).При необходимости, также открыв крышку отсека, без демонтажа счетчика можнозаменить уже установленный модуль на любой другой в зависимости отпоставленных задач и пожеланий Заказчика.Счетчик применяется внутри закрытых помещений и в местах, имеющихдополнительную защиту от влияния окружающей среды (в шкафу, в щитке).

Отличительные особенности:

учет прямой и обратной активной и реактивной электрической энергии
возможность передачи данных в режиме реального времени поG/PLC/LoRaWAN/RF
быстрая замена установленного модуля передачи данных на другойнеобходимый
встроенное реле управления нагрузкой
подсветка ЖКИкнопка листания для отображения измеряемых параметров счетчика наЖКИ
индикация времени тарифного расписания
датчик фиксации магнитного воздействия
электронные пломбы на вскрытие кожуха и клеммной крышки
возможность замены батареи питания на месте эксплуатации бездемонтажа прибора
индикация тревожного символа «OPEN» на ЖКИ – при нарушениизаводских пломб и вскрытии кожуха на ЖКИ отображается надпись«OPEN».

ТРЕХФАЗНЫЙ МНОГОТАРИФНЫЙ СО СЪЕМНЫМИ ВЗАИМОЗАМЕНЯЕМЫМИ PLC-МОДУЛЕМ И G- МОДУЛЕМ ДАЛА СА4У-Э720 R TX IP П RS Д G/PLC КОД LQ

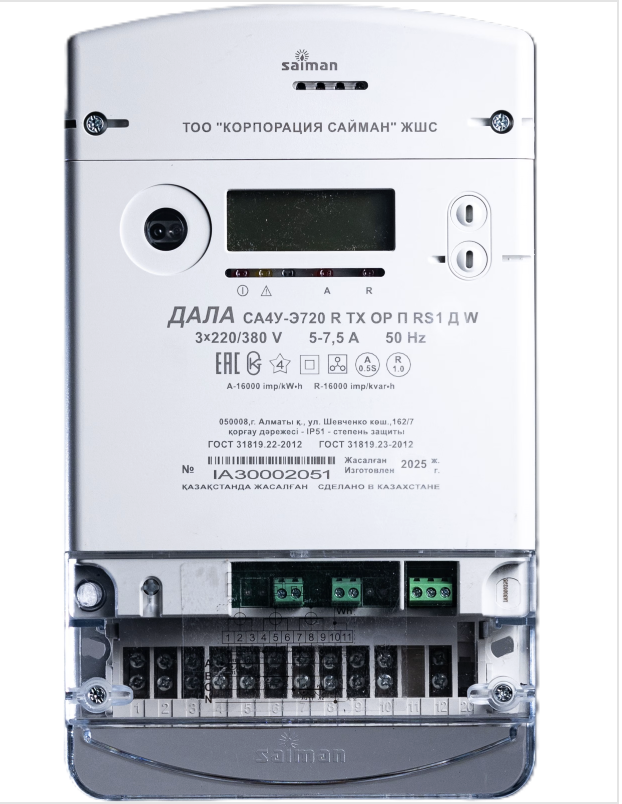

Электронный счетчик активной энергии переменного тока трехфазный ДАЛА СА4У-Э720 R TX IP П RS Д G/PLC Код LQ с телеметрическим выходом предназначен для учета активной и реактивной, потребленной и генерируемой электрической энергии в трехфазных четырехпроводных цепях переменного тока по одному или нескольким тарифам со съемными взаимозаменяемыми PLC-модулем и G-модулем. По желанию Заказчика счетчик Код LQ поставляется с PLC-модулем либо с G-модулем.

Класс точностиПо активной энергии в цепи фазы (F)По реактивной энергии в цепи фазы (F)	1,02,0
Номинальное напряжение, V	3x220/380
Предельный рабочий диапазон напряжений, V	от 0,8 до 1,15 Vном
Номинальный ток (максимальный ток), А	5 (7,5)
Номинальное значение частоты сети, Hz	50 ± 2%
Порог чувствительности счетчика не более, А, не более	0,01
Активная и полная потребляемая мощность по цепямнапряжения, не более, W и V•А соответственно	2,0 и 10
Потребляемая мощность по цепям тока, не более, V•А	4,0
Телеметрический выход с передаточным числом,imp/kW•h, imp/kvar•h	16000
Погрешность хода часов, не более, сек/сут	 2,0
Габаритные размеры, не более, mm	244,518096
Установочные размеры, не более, mm	197,5*154
Масса, kg	1,605±001
Межповерочный интервал, лет	8
Срок службы, лет	24
Гарантийный срок, лет	1,5
При отключении напряжения сети часы работают отрезервного источника питания. Ресурс резервногоисточника питания, лет	10
Число тарифных зон	1-4
Цена младшего разряда дисплея, kW•h, kvar•h	0,01
Тип счетного механизма	дисплей (ЖКИ)
Емкость счетного механизма, kW•h	999999,99
Степень защиты корпуса	IP51
Средняя наработка до отказа, h	150000
Максимальный ток встроенного реле, А	120
Реле управления нагрузкой	-
PLC-модуль	+
G-модуль	+
Модуль LoRaWAN	-
Инфракрасный порт IrDa	+
Память	+
Интерфейс RS-485	+
Датчик фиксации магнитного воздействия	+
Рабочий диапазон, °С	-40°С...+60°С

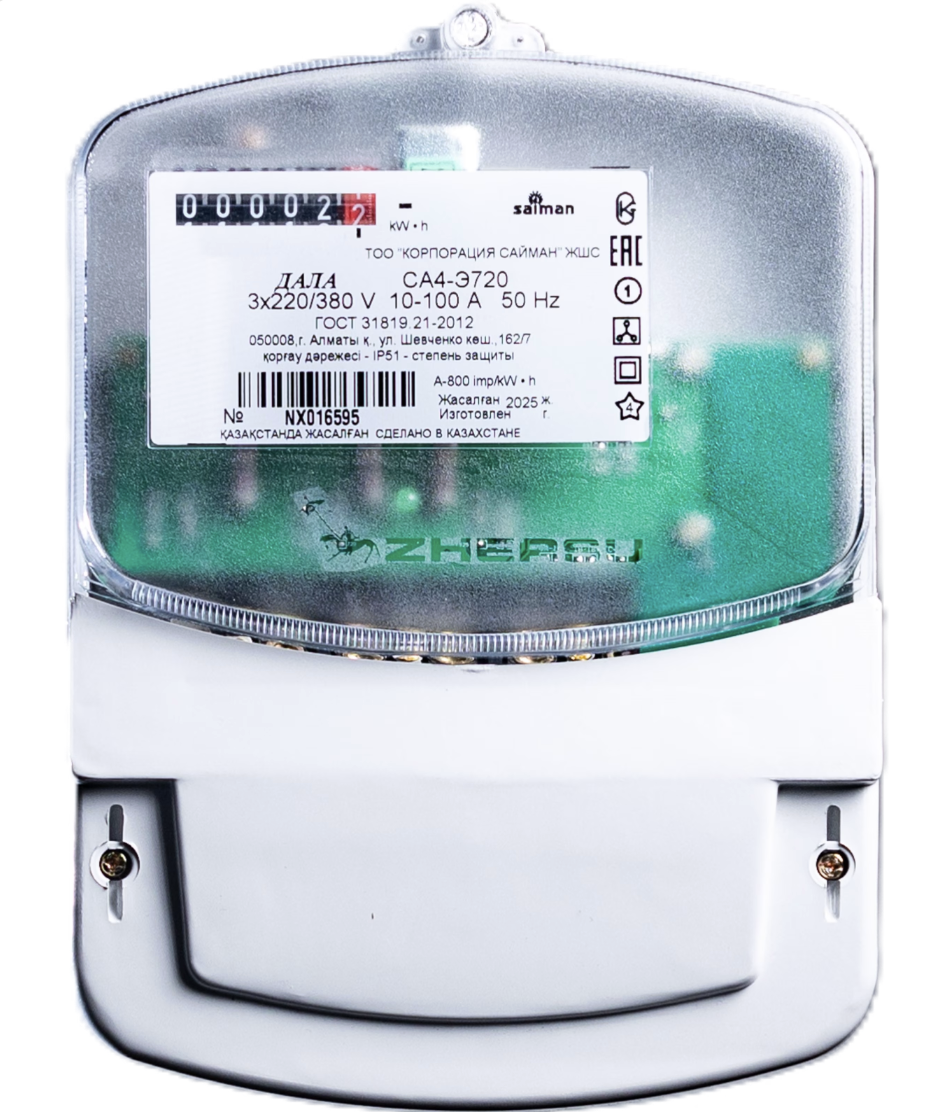

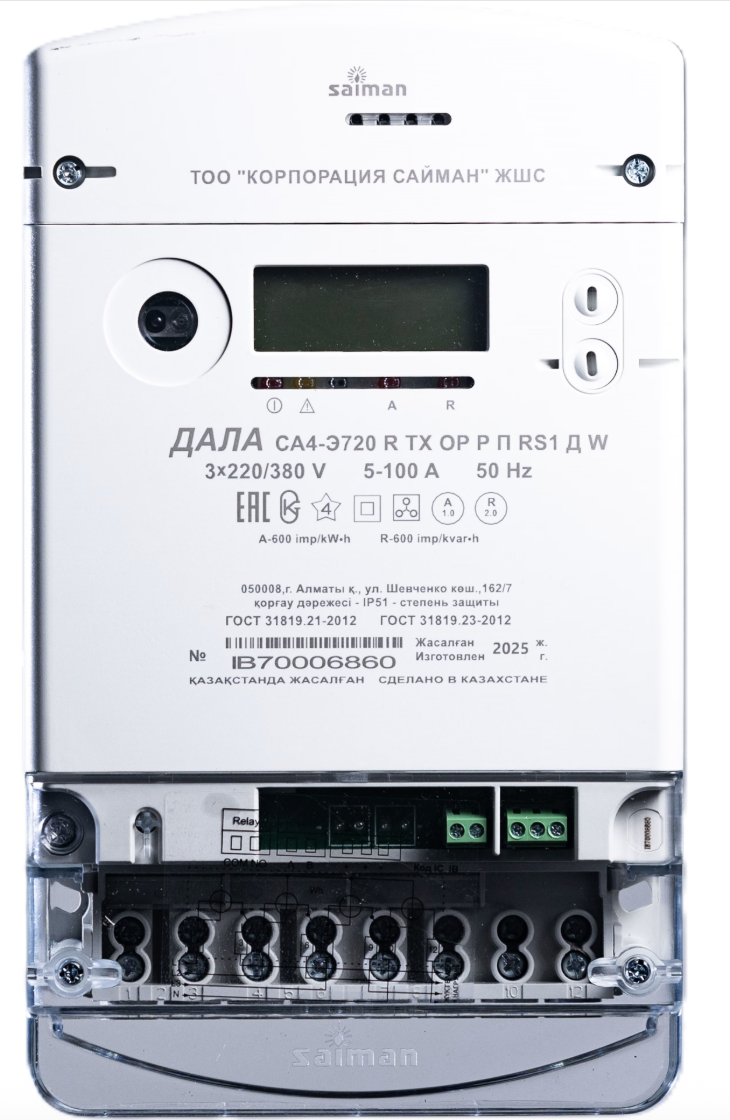

Электронный счетчик активной энергии переменного тока трехфазный ДАЛА СА4-Э720 RTX IP P П RS Д G/PLC Код LO с телеметрическим выходом предназначен для учета активной и реактивной, потребленной и генерируемой электрической энергии в трехфазных четырехпроводных цепях переменного тока по одному или нескольким тарифам со съемными взаимозаменяемыми PLC-модулем и G-модулем. По желанию Заказчика счетчик Код LO поставляется с PLC-модулем либо с G-модулем. В счетчике предусмотрено реле управления нагрузкой, что позволяет управлять нагрузкой с заданными ограничениями и при необходимости отключить нагрузку от сети.

Класс точностиПо активной энергии в цепи фазы (F)По реактивной энергии в цепи фазы (F)	1,02,0
Номинальное напряжение, V	3x220/380
Предельный рабочий диапазон напряжений, V	от 0,8 до 1,15 Vном
Номинальный ток (максимальный ток), А	10 (100)
Номинальное значение частоты сети, Hz	50 ± 2%
Порог чувствительности счетчика не более, А, не более	0,04
Активная и полная потребляемая мощность по цепямнапряжения, не более, W и V•А соответственно	2,0 и 10
Потребляемая мощность по цепям тока, не более, V•А	4,0
Телеметрический выход с передаточным числом,imp/kW•h, imp/kvar•h	600
Погрешность хода часов, не более, сек/сут	 2,0
Габаритные размеры, не более, mm	244,518096
Установочные размеры, не более, mm	197,5*154
Масса, kg	2,065±001
Межповерочный интервал, лет	8
Срок службы, лет	24
Гарантийный срок, лет	1,5
При отключении напряжения сети часы работают отрезервного источника питания. Ресурс резервногоисточника питания, лет	10
Число тарифных зон	1-4
Цена младшего разряда дисплея, kW•h, kvar•h	0,01
Тип счетного механизма	дисплей (ЖКИ)
Емкость счетного механизма, kW•h	999999,99
Степень защиты корпуса	IP51
Средняя наработка до отказа, h	150000
Максимальный ток встроенного реле, А	120
Реле управления нагрузкой	+
PLC-модуль	6
G-модуль	+
Модуль LoRaWAN	-
Инфракрасный порт IrDa	+
Память	+
Интерфейс RS-485	+
Датчик фиксации магнитного воздействия	+
Рабочий диапазон, °С	-40°С...+60°С

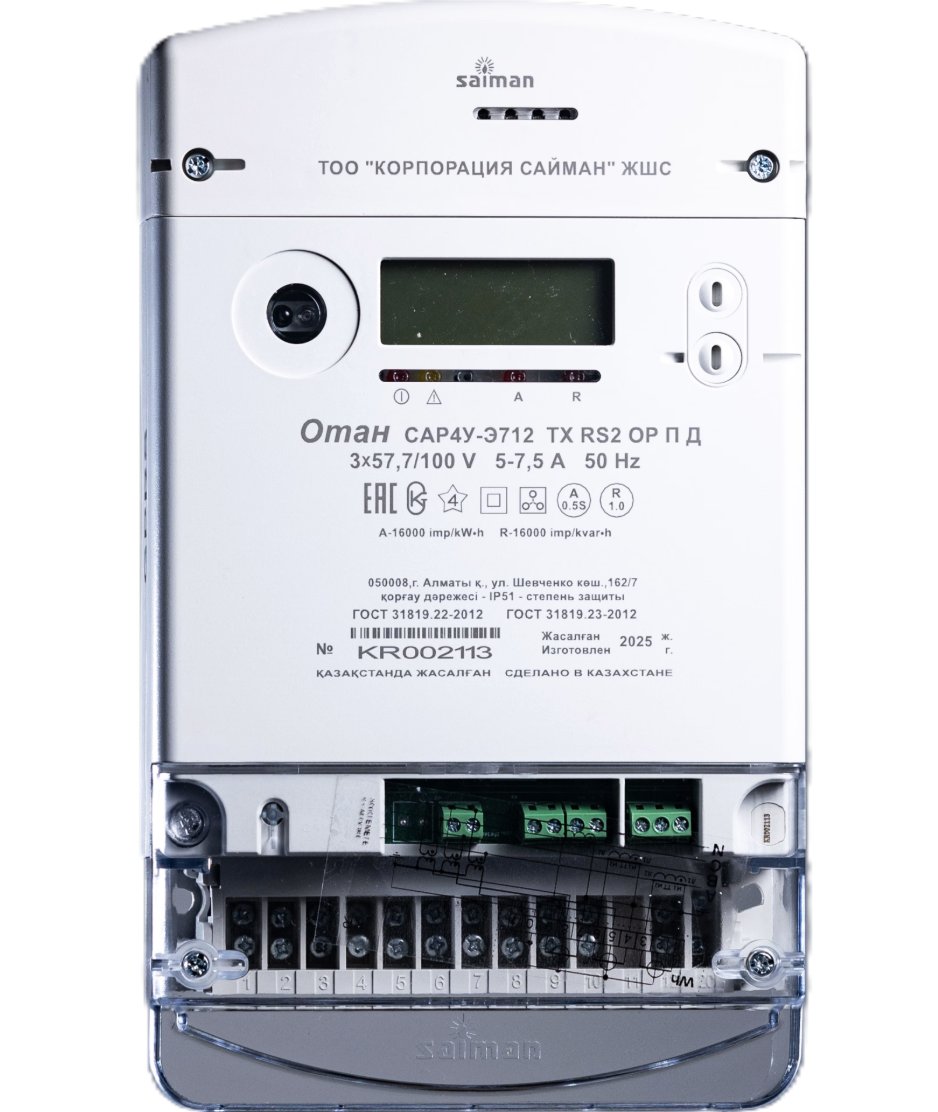

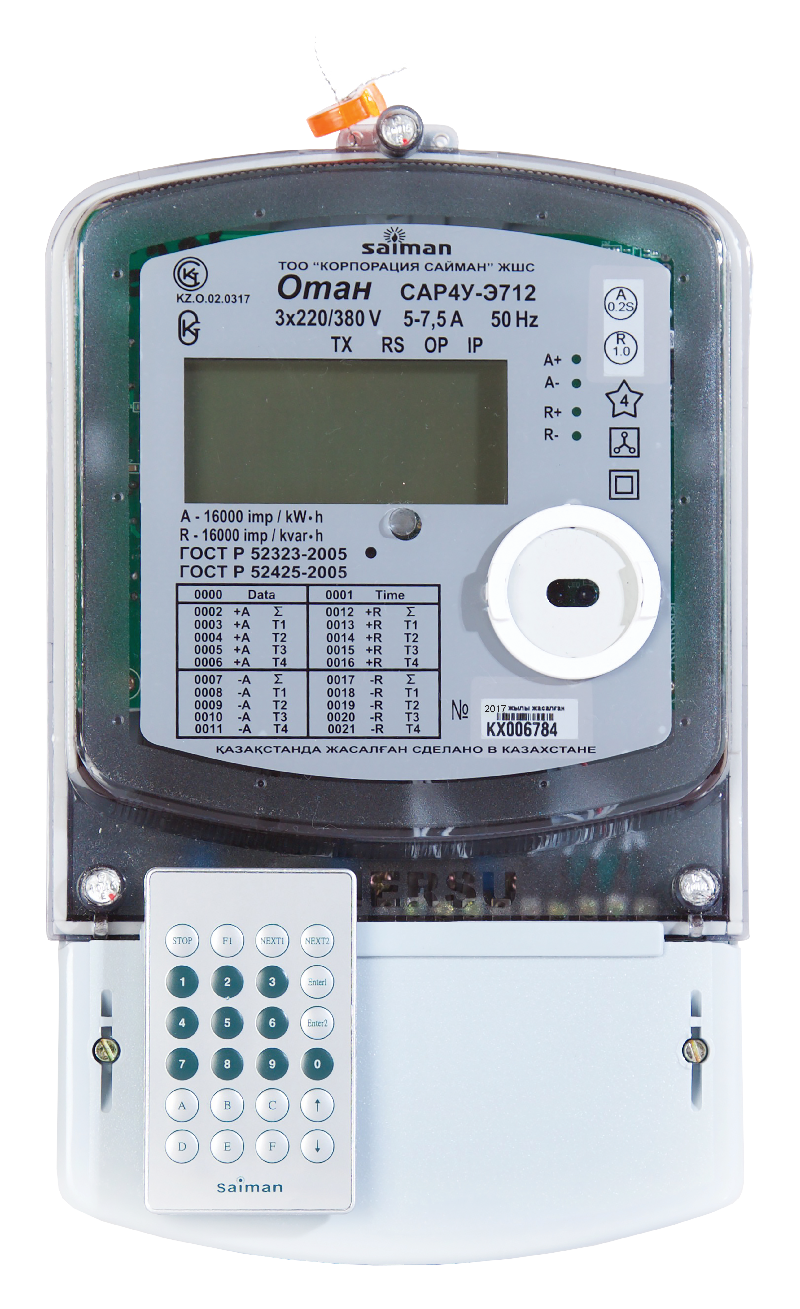

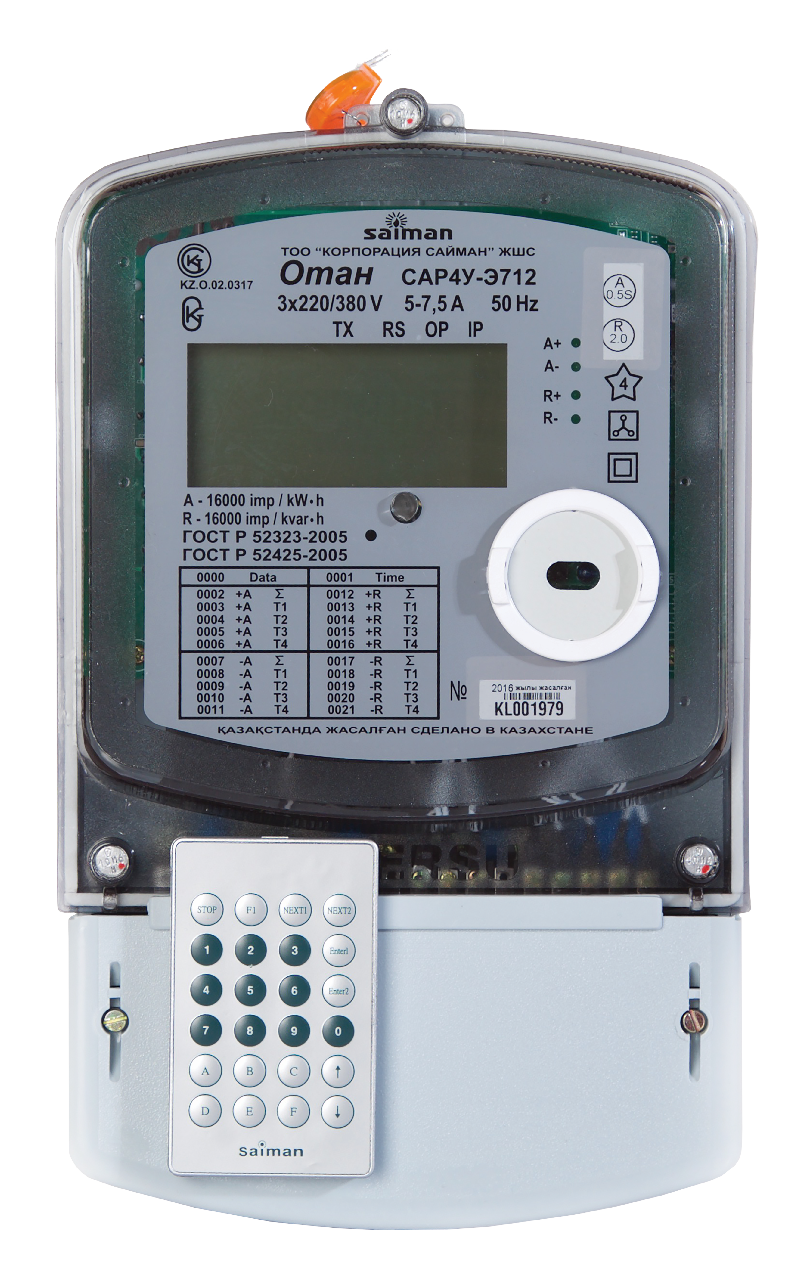

ОТАН САР4У-Э712 Код KL

Электронный счетчик ОТАН САР4У-Э712 трехфазный многотарифный

Назначение:

Электронный счетчик ОТАН САР4У-Э712 трехфазный многотарифный трансформаторного включения предназначен для коммерческого и технического учета используемой и возвращаемой активной и реактивной энергии, мгновенной и максимальной мощности и других параметров качества электрической энергии в режиме одно- и многотарифности в трехфазных трехпроводных или четырехпроводных сетях переменного тока. Счетчик имеет оптический ИК-порт, который используется для чтения данных со счетчика и настройки параметров счетчика локально. На лицевой панели счетчика имеется металлическая пластина, на которую встроенным магнитом прикрепляется оптический преобразователь (оптическая головка). В счетчике также имеется промышленный проводной интерфейс передачи данных RS-485 (протокол передачи ModBus). Счетчик может эксплуатироваться автономно или может быть подключен к внешним модемам и добавлен в систему АСКУЭ. С помощью пульта дистанционного управления (ПДУ) в счетчике предусмотрена возможность управления индикацией, выводимой на ЖКИ-дисплей различной интересующей информации. Оптический преобразователь (МЭК 61107) поставляются по отдельному заказу.

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

70 500 часов - Средняя наработка до отказа
1,5 года - Гарантийный срок эксплуатации с даты выпуска
8 лет - Межповерочный интервал счётчика
24 года - Средний срок службы

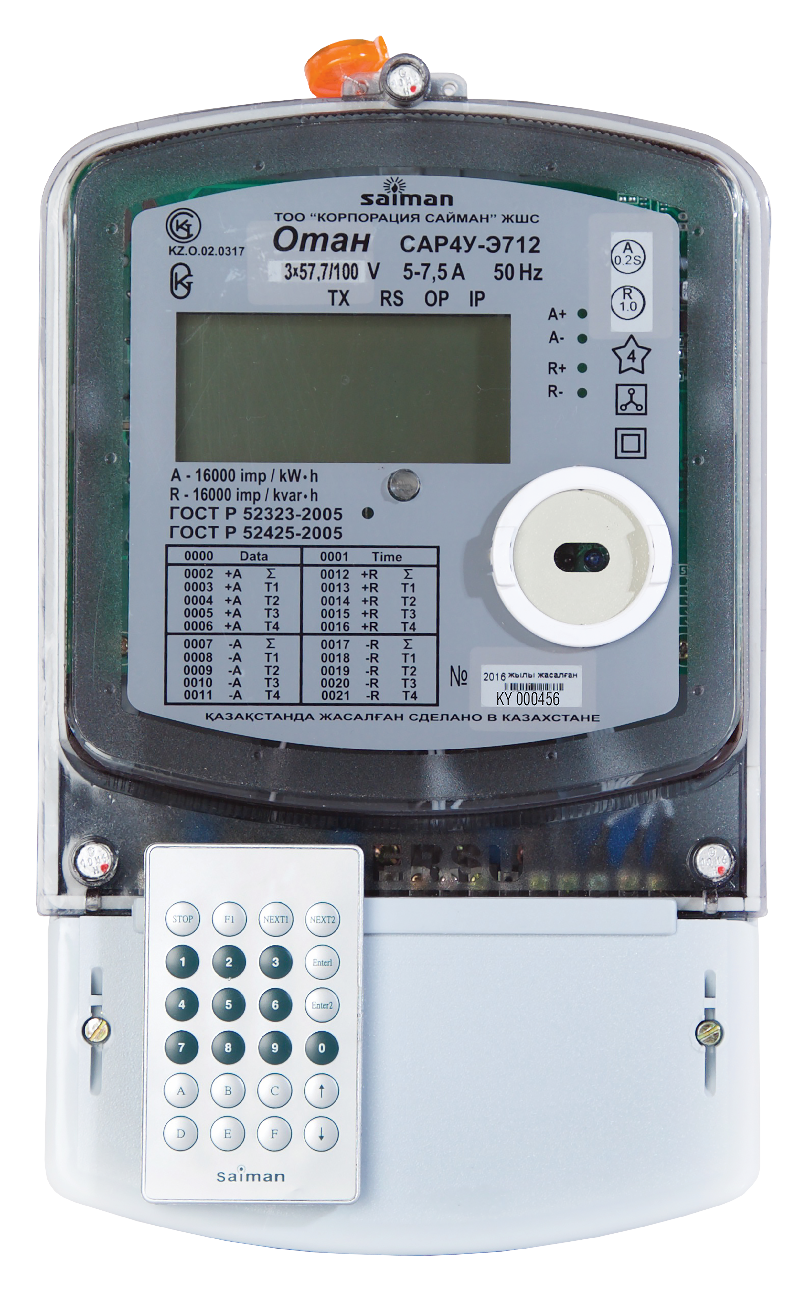

ОТАН САР4У-Э712 Код KK

Электронный счетчик ОТАН САР4У-Э712 трехфазный многотарифный

Назначение:

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

70 500 часов - Средняя наработка до отказа
1,5 года - Гарантийный срок эксплуатации с даты выпуска
8 лет - Межповерочный интервал счётчика
24 года - Средний срок службы

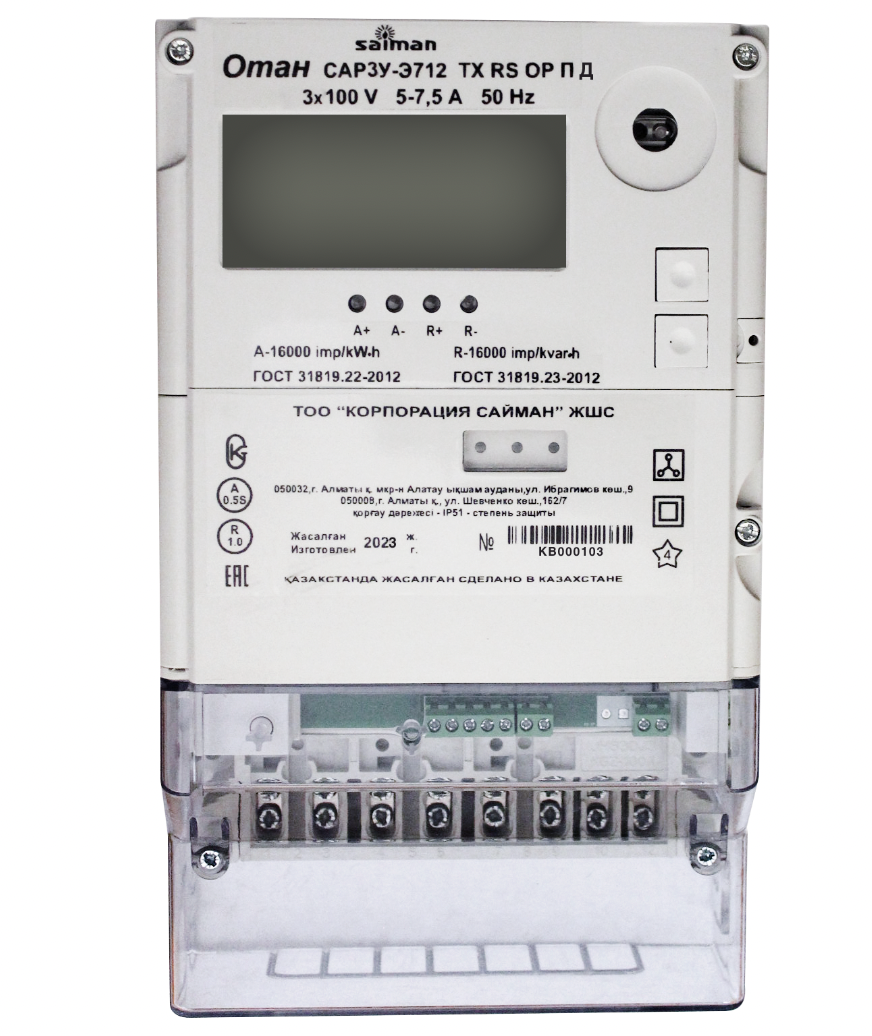

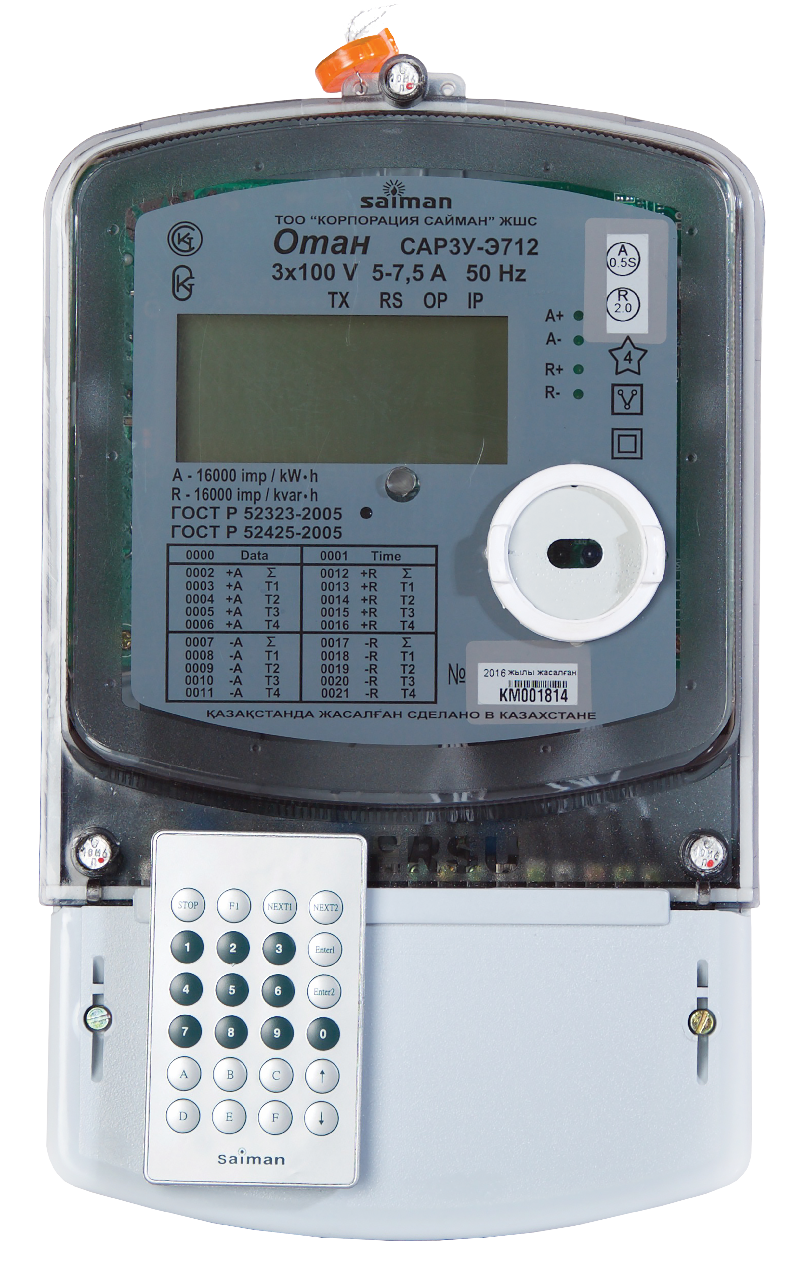

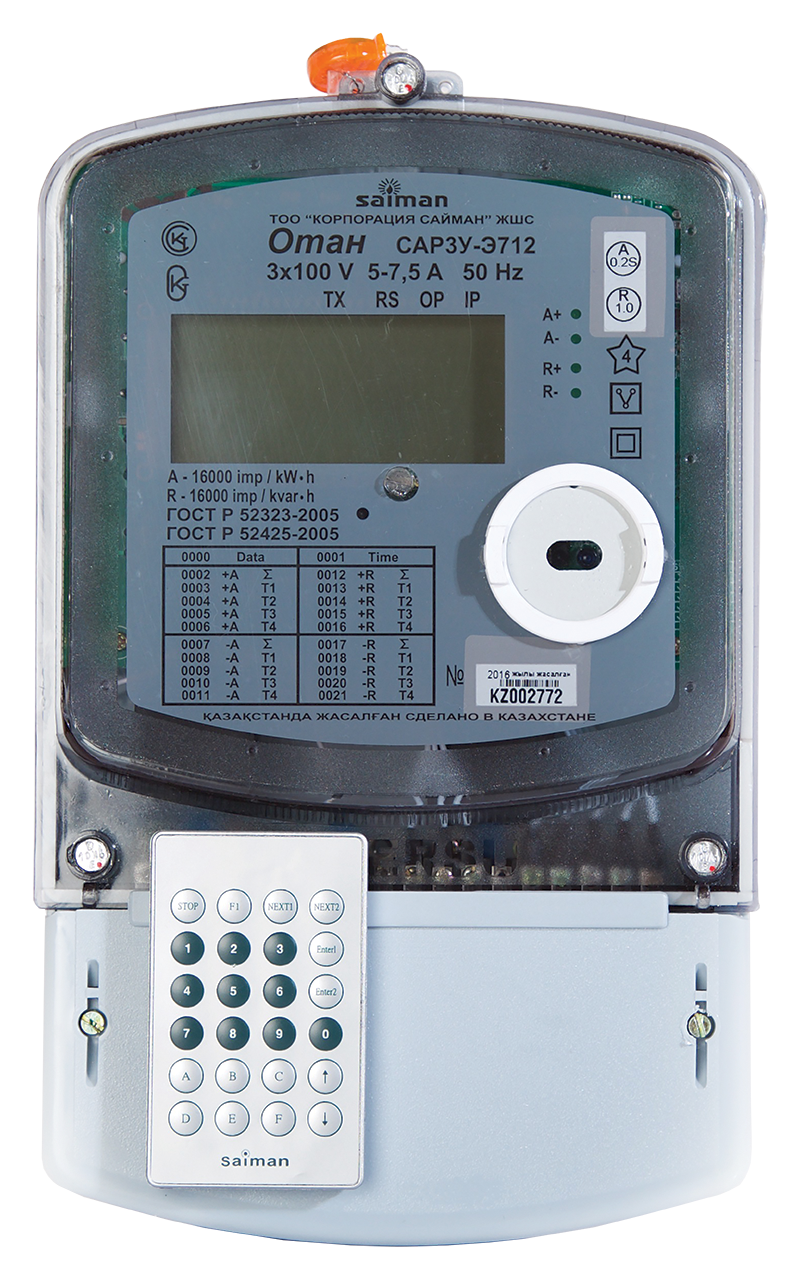

ОТАН САР3У-Э712 Код KM

Электронный счетчик ОТАН САР3У-Э712 трехфазный многотарифный

Назначение:

Электронный счетчик ОТАН САР3У-Э712 трехфазный многотарифный трансформаторного включения предназначен для коммерческого и технического учета используемой и возвращаемой активной и реактивной энергии, мгновенной и максимальной мощности и других параметров качества электрической энергии в режиме одно- и многотарифности в трехфазных трехпроводных или четырехпроводных сетях переменного тока. Счетчик имеет оптический ИК-порт, который используется для чтения данных со счетчика и настройки параметров счетчика локально. На лицевой панели счетчика имеется металлическая пластина, на которую встроенным магнитом прикрепляется оптический преобразователь (оптическая головка). В счетчике также имеется промышленный проводной интерфейс передачи данных RS-485 (протокол передачи ModBus). Счетчик может эксплуатироваться автономно или может быть подключен к внешним модемам и добавлен в систему АСКУЭ. С помощью пульта дистанционного управления (ПДУ) в счетчике предусмотрена возможность управления индикацией, выводимой на ЖКИ-дисплей различной интересующей информации. Оптический преобразователь (МЭК 61107) поставляются по отдельному заказу.

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

70 500 часов - Средняя наработка до отказа
1,5 года - Гарантийный срок эксплуатации с даты выпуска
8 лет - Межповерочный интервал счётчика
24 года - Средний срок службы

ОТАН САР4У-Э712 Код KX

Электронный счетчик ОТАН САР4У-Э712 трехфазный многотарифный

Назначение:

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

70 500 часов - Средняя наработка до отказа
1,5 года - Гарантийный срок эксплуатации с даты выпуска
8 лет - Межповерочный интервал счётчика
24 года - Средний срок службы

ОТАН САР4У-Э712 Код KY

Электронный счетчик ОТАН САР4У-Э712 трехфазный многотарифный

Назначение:

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

70 500 часов - Средняя наработка до отказа
1,5 года - Гарантийный срок эксплуатации с даты выпуска
8 лет - Межповерочный интервал счётчика
24 года - Средний срок службы

ОТАН САР3У-Э712 Код KZ

Электронный счетчик ОТАН САР3У-Э712 трехфазный многотарифный

Назначение:

При покупке и вводе счетчика в эксплуатацию требуйте заполнение гарантийного талона.

70 500 часов - Средняя наработка до отказа
1,5 года - Гарантийный срок эксплуатации с даты выпуска
8 лет - Межповерочный интервал счётчика
24 года - Средний срок службы

Счётчик электрической энергии однофазный многофункциональный «МИРТЕК-12-KZ-W9»

Устройство обеспечивает учёт:

текущего времени и даты;
количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (при установленном интервале усреднения мощности 30 или 60 минут);
количества электрической энергии, потребленной за интервал 30 минут (при установленном интервале усреднения мощности 30 минут).

Характеристики

Класс точности по ГОСТ 31819.21-2012	1
Номинальное напряжение	220 В или 230 В
Диапазон напряжений питания	от 0,75 Uном до 1,2 Uном
Частота измерительной сети	(50±7,5) Гц
Базовый (номинальный) ток	5 А
Максимальная сила тока	60 А или 80 А
Диапазон значений постоянной счётчика по активной электрической энергии	от 800 до 3200 имп/(кВт·ч)
Стартовый ток	• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А • 5 мА для счётчиков непосредственного включения с базовым током 10 А
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает	10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает	0,3 В·А
Диапазон рабочих температур	от -40 до +70 °С
Межповерочный интервал	16 лет
Срок службы счётчика, не менее	30 лет
Средняя наработка на отказ, не менее	220000 ч

Счётчик электрической энергии однофазный многофункциональный «МИРТЕК-12-KZ-SP3»

Устройство обеспечивает учёт:

текущего времени и даты;
количества электрической энергии нарастающим итогом суммарно независимо от тарифного расписания;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало месяца;
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало суток;
профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);
количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (при установленном интервале усреднения мощности 30 или 60 минут);
количества электрической энергии, потребленной за интервал 30 минут (при установленном интервале усреднения мощности 30 минут).

Характеристики

Класс точности по ГОСТ 31819.21-2012	1
Класс точности по ГОСТ 31819.22-2012	1
Номинальное напряжение	220 В или 230 В
Диапазон напряжений питания	от 0,75 Uном до 1,2 Uном
Частота измерительной сети	(50±7,5) Гц
Базовый (номинальный) ток	5 А
Максимальная сила тока	60 А, 80 А или 100 А
Диапазон значений постоянной счётчика по реактивной электрической энергии	от 800 до 3200 имп/(кВт·ч)
Стартовый ток	12,5 мА
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, наминальной частоте, не превышает	10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает	0,3 В·А
Диапазон рабочих температур	от -40 до +70 °С
Межповерочный интервал	16 лет
Срок службы счётчика, не менее	30 лет
Средняя наработка на отказ, не менее	220000 ч

Счётчик электроэнергии трёхфазный многофункциональный «МИРТЕК-32-KZ-W31»

Назначение и область применения

Возможность работы как с переходом на летнее/зимнее время, так и без него.
Отдельные тарифные расписания для рабочих, субботних, воскресных и особых дней. До 32 особых дат (праздничные и перенесенные дни).
Счётчики хранят 30-минутный профиль нагрузки и показания на начало суток (93 или 128 суток в зависимости от исполнения).
Счётчики хранят показания на начало суток месяца за 24 или 36 месяцев в зависимости от исполнения.
Надежная конструкция, широкий выбор по функциональности.
Наличие счётчиков с модулями связи удалённого доступа (RS-485, радио 433 МГц, радио 868 МГц, 2,4 ГГц, PLC).
В зависимости от исполнения могут выпускаться счётчики активной энергии или активно-реактивной энергии.
Исполнения с электронной пломбой позволяют обеспечить дополнительную защиту от несанкционированного доступа к питающей сети.
Наличие исполнений как для локальной установки и конфигурирования (с оптическим портом), так и для установки в составе автоматизированных систем учёта электроэнергии (с модулями связи).

Характеристики

Класс точности по ГОСТ 31819.21-2012	1
Класс точности по ГОСТ 31819.22-2012	0.5S
Класс точности по ГОСТ 31819.23-2012	1
Номинальное напряжение	57,7 В, 220 В или 230 В
Диапазон напряжений питания	от 0,75 Uном до 1,2 Uном
Частота измерительной сети	(50±7,5) Гц
Базовый (номинальный) ток	5 А или 10 А
Максимальная сила тока	10 А, 60 А,100 А
Диапазон значений постоянной счётчика по активной электрической энергии	от 800 до 3200 имп/(кВт·ч)
Диапазон значений постоянной счётчика по реактивной электрической энергии	от 800 до 3200 имп/(квар·ч)
Стартовый ток	• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 25 мА для счётчиков непосредственного включения с базовым током 10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 10 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 5 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает	10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает	0,3 В·А
Диапазон рабочих температур	от -40 до +70 °С
Межповерочный интервал	16 лет
Срок службы счётчика, не менее	30 лет
Средняя наработка на отказ, не менее	220000 ч

Счётчик электроэнергии трёхфазный многофункциональный «МИРТЕК-32-KZ-W31»

Назначение и область применения:

Счётчик является трехфазным, универсальным. Трансформаторного или непосредственного включения.
Предназначен для измерения активной и реактивной электрической энергии суммарно и по каждой фазе отдельно, мощности, частоты напряжения, коэффициентов активной и реактивной мощностей, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока.
Счётчик имеет возможность организации многотарифного учёта электроэнергии с передачей накопленной информации через оптопорт, интерфейс RS-485, радиоинтерфейсы 433 МГц или 2400 МГц, PLC или GSM/GPRS модемы.
Рекомендован для установки в местах для произведения балансовых расчётов.

Характеристики

Класс точности по ГОСТ 31819.21-2012	1
Класс точности по ГОСТ 31819.22-2012	0.2S или 0.5S
Класс точности по ГОСТ 31819.23-2012	1
Номинальное напряжение	57,7 В, 220 В или 230 В
Диапазон напряжений питания	от 0,75 Uном до 1,2 Uном
Частота измерительной сети	(50±7,5) Гц
Базовый (номинальный) ток	1 А, 5 А или 10 А
Максимальная сила тока	10 А, 100 А
Диапазон значений постоянной счётчика по активной электрической энергии	от 800 до 10000 имп/(кВт·ч)
Диапазон значений постоянной счётчика по реактивной электрической энергии	от 800 до 10000 имп/(квар·ч)
Стартовый ток	• 12,5 мА для счётчиков непосредственного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 25 мА для счётчиков непосредственного включения с базовым током 10 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 10 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 1 по ГОСТ 31819.21-2012 или ГОСТ 31819.23-2012 • 5 мА для счётчиков трансформаторного включения с базовым током 5 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012 • 1 мА для счётчиков трансформаторного включения с базовым током 1 А, класса точности 0,2S или 0.5S по ГОСТ 31819.22-2012
Полная (активная) мощность, потребляемая цепью напряжения счётчика при номинальном напряжении, нормальной температуре, номинальной частоте, не превышает	10 В·А (2 Вт)
Полная мощность, потребляемая каждой цепью тока при базовом токе, нормальной температуре и номинальной частоте сети, не превышает	0,3 В·А
Диапазон рабочих температур	от -40 до +70 °С
Межповерочный интервал	16 лет
Срок службы счётчика, не менее	30 лет
Средняя наработка на отказ, не менее	220000 ч

НУЖНА КОНСУЛЬТАЦИЯ?

Системы учёта электроэнергии, энергоресурсов (коммерческие и технические) для предприятий

Внедряем АСТУЭ и АСТУЭиВК на предприятиях и заводах, для дистанционного сбора данных и визуализации расходов электроэнергии, воды и канализации

Улучшает существующую инфраструктуру - универсальная платформа для создания единых систем учета

Предоставляет объективную информацию - руководители получают достоверные данные о работе предприятия

Подстраивается под задачи предприятия - поэтапное развитие от учёта до единой системы аналитики

Преимущества

НУЖНА КОНСУЛЬТАЦИЯ?

Счётчики Меркурий

Меркурий 201.8

Меркурий 201.8

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации счетчиков, доступных для заказа:

НУЖНА КОНСУЛЬТАЦИЯ?

Меркурий 230 ART-03 PQRSIDN

Меркурий 230 ART-03 PQRSIDN

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации счетчиков, доступных для заказа:

Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N

НУЖНА КОНСУЛЬТАЦИЯ?

Меркурий 230 ART-02 PQRSIN

Меркурий 230 ART-02 PQRSIN

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модификации счетчиков, доступных для заказа:

Условные обозначения: Меркурий 230 ART-0X P Q R (C I L) S D N

НУЖНА КОНСУЛЬТАЦИЯ?

Терминал модемGPRS TELEOFIS WRX708-L(H) для электросчетчиков

Технические характеристики

НУЖНА КОНСУЛЬТАЦИЯ?

Модем для электрических счетчиков Honeywell® / Elster® AS220 / AS3000 / AS3500/ Alpha A1800, A1140

НУЖНА КОНСУЛЬТАЦИЯ?

Двунаправленные счетчики для солнечных электростанций

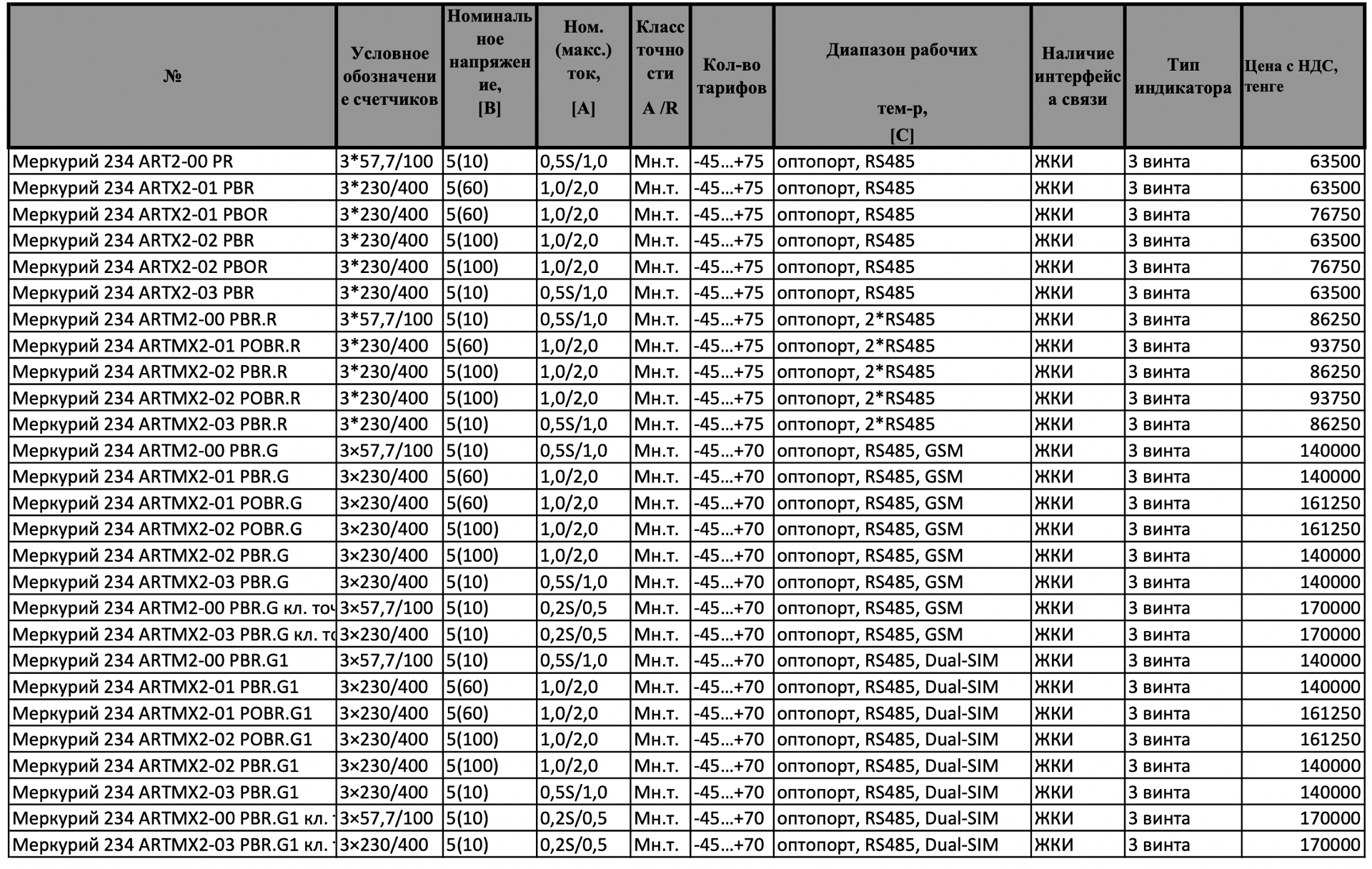

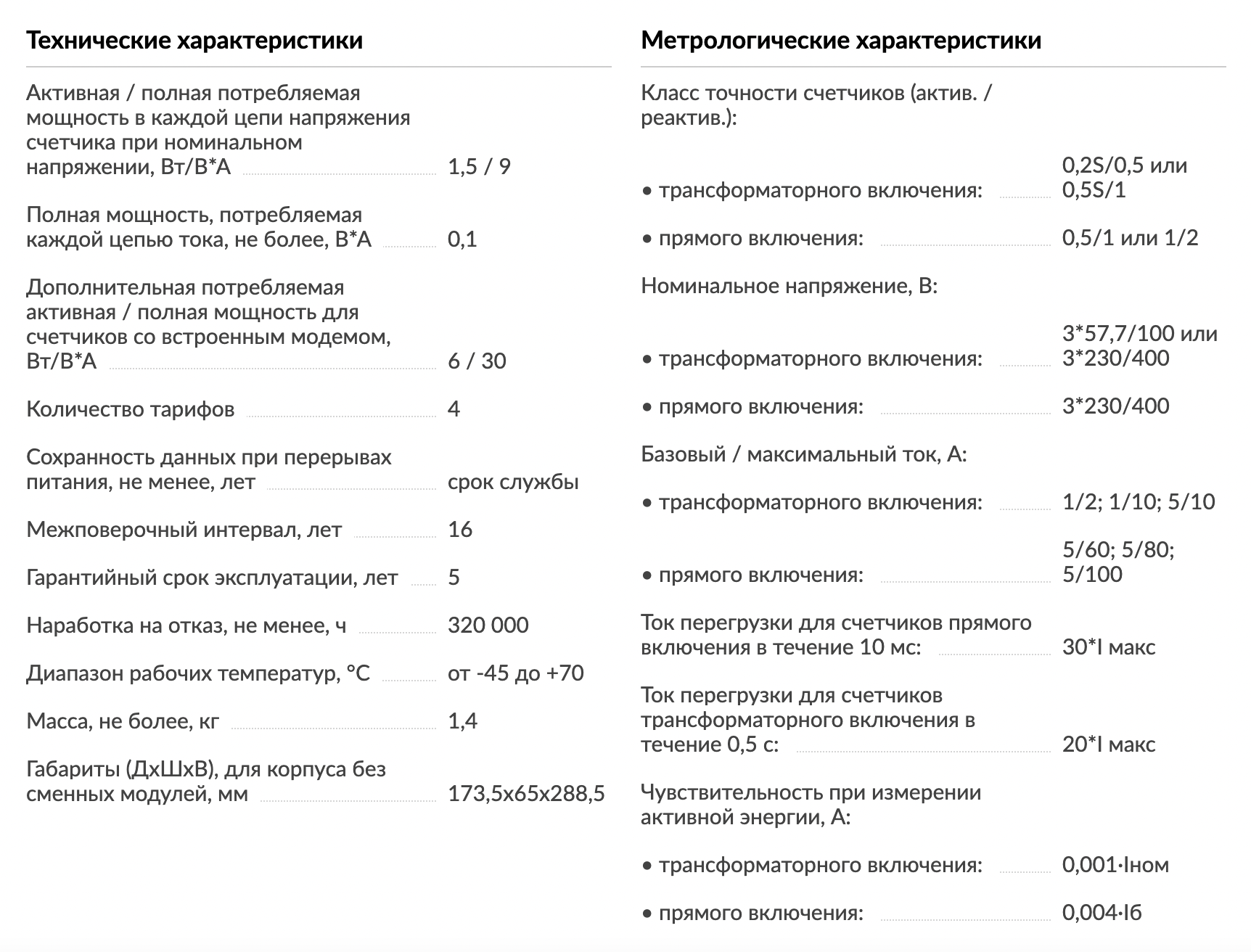

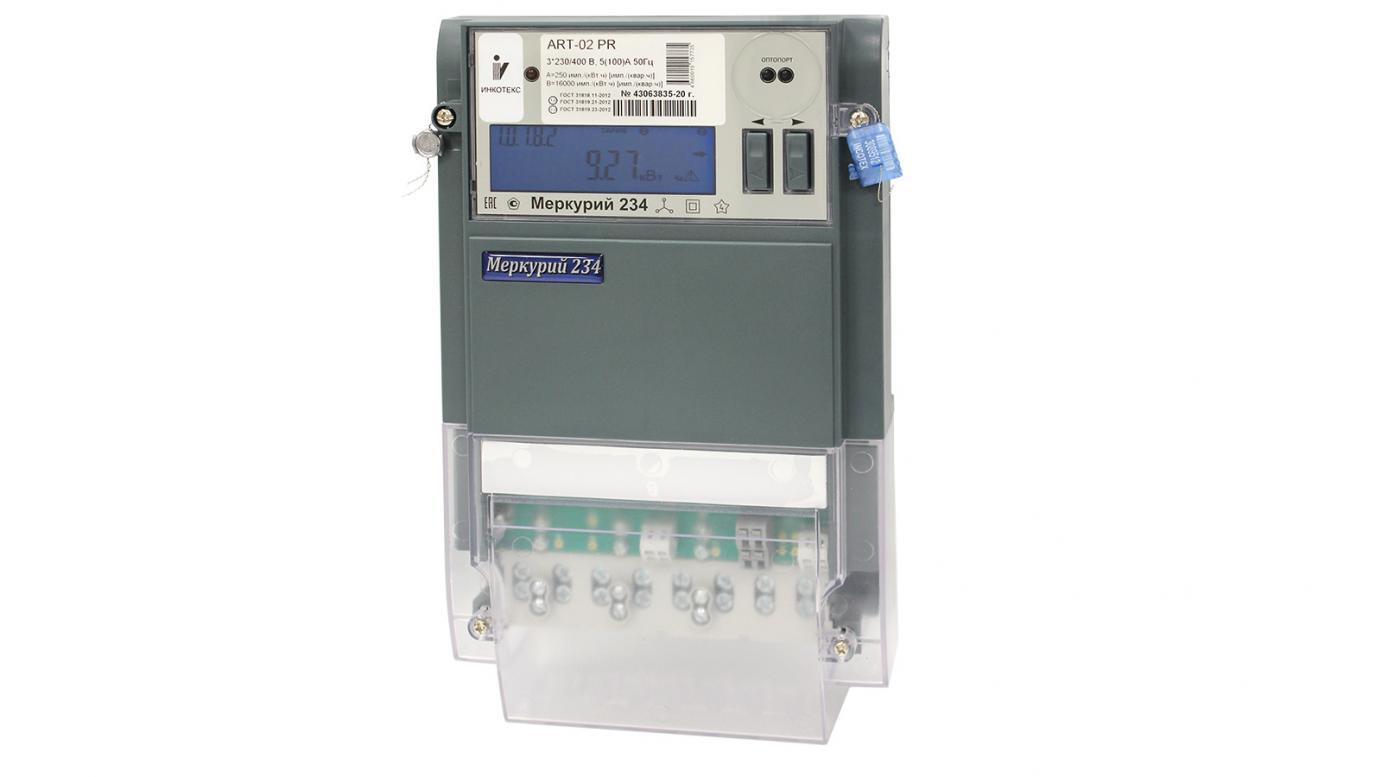

Меркурий 234 ART

НУЖНА КОНСУЛЬТАЦИЯ?

Счётчики однофазные

Орман СО-Э711 Т1 Код CV

Орман СО-Э711 Т1 Код CV

Назначение:

НУЖНА КОНСУЛЬТАЦИЯ?

Орман СО-Э711 ТХ Р PLC IP П RS Код CU

ОРМАН СО-Э711 ТХ Р PLC IP П RS Код CU

Назначение:

НУЖНА КОНСУЛЬТАЦИЯ?

Однофазный счетчик с модемом ОРМАН СО-Э711 R TX P IP П RS Z Д

КОД СК

ОДНОФАЗНЫЙ МНОГОТАРИФНЫЙ СЧЕТЧИК ОРМАН СО-Э711 R TX P IP П RS Z Д КОД СК

НУЖНА КОНСУЛЬТАЦИЯ?

Орман СОАР-Э717 на дин-рейке Код CI

ОРМАН СОАР-Э717 на дин-рейке Код CI

Назначение:

НУЖНА КОНСУЛЬТАЦИЯ?

НУЖНА КОНСУЛЬТАЦИЯ?

НУЖНА КОНСУЛЬТАЦИЯ?

Счётчики трёхфазные

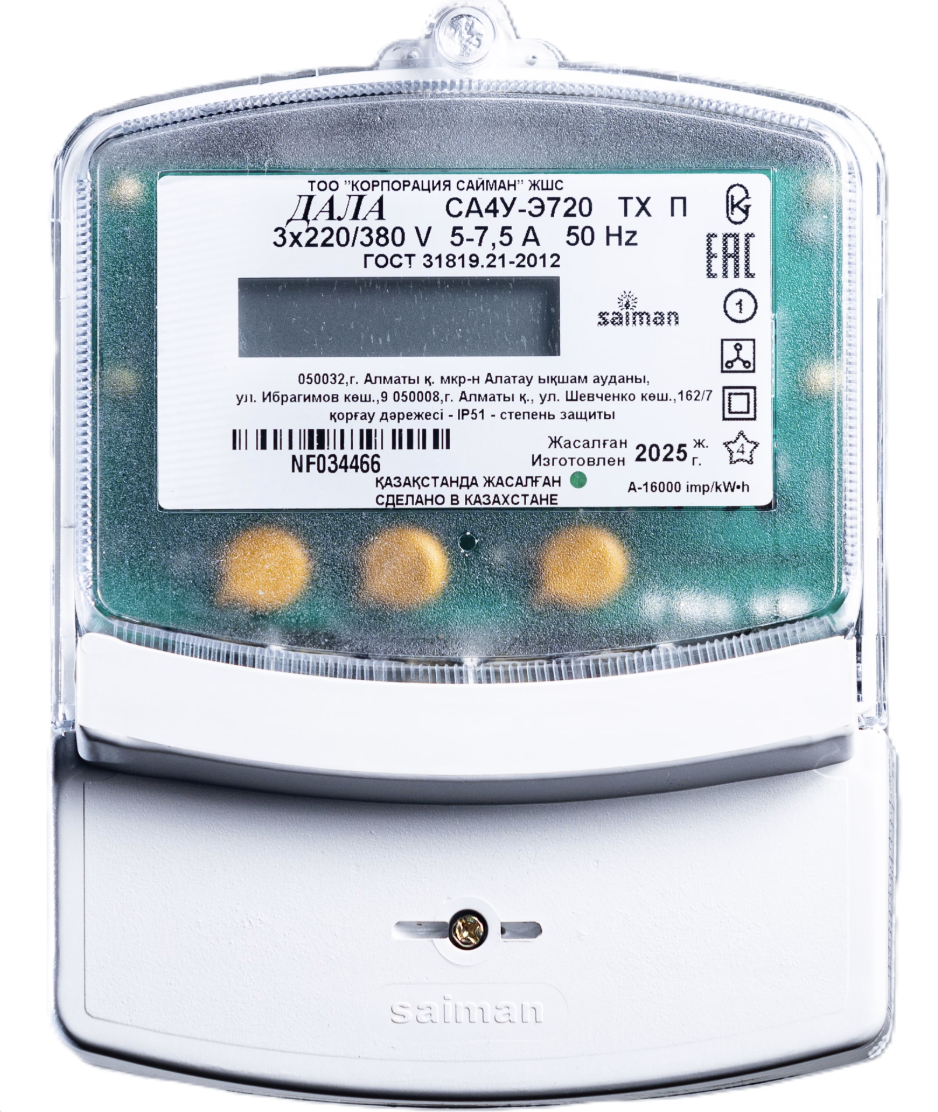

Трехфазный счетчик с модемом ДАЛА СА4У-Э720 R TX IP П RS Д G/PLC КОД LQ (5А)

ТРЕХФАЗНЫЙ МНОГОТАРИФНЫЙ СО СЪЕМНЫМИ ВЗАИМОЗАМЕНЯЕМЫМИ PLC-МОДУЛЕМ И G- МОДУЛЕМ ДАЛА СА4У-Э720 R TX IP П RS Д G/PLC КОД LQ

НУЖНА КОНСУЛЬТАЦИЯ?

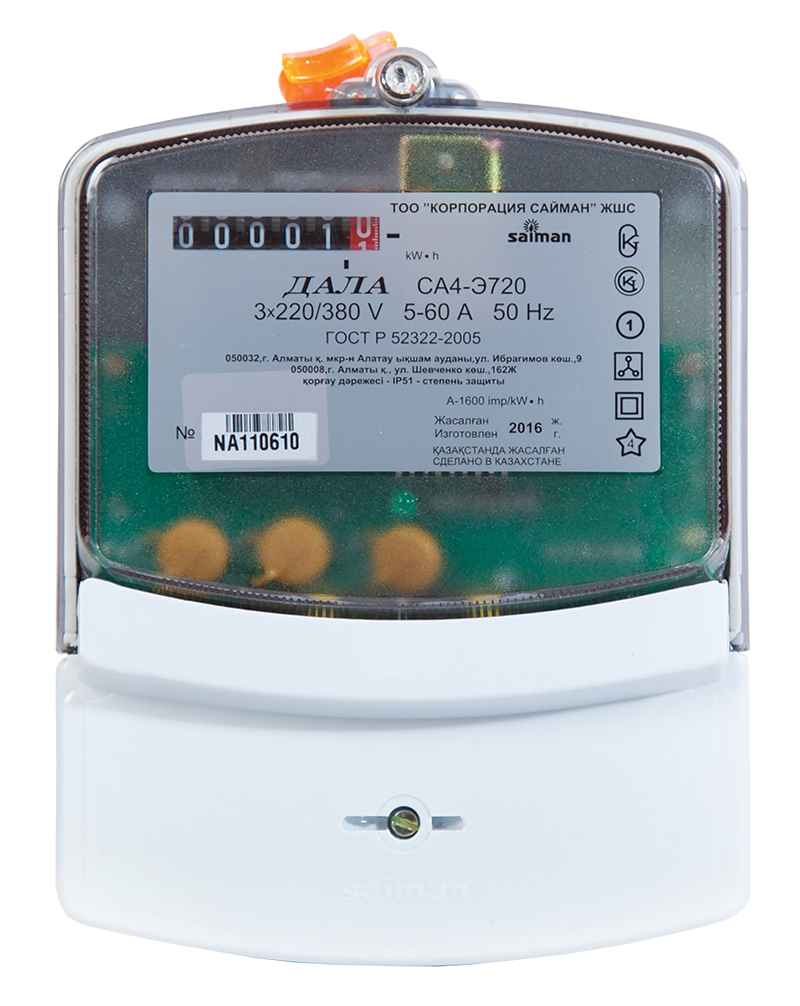

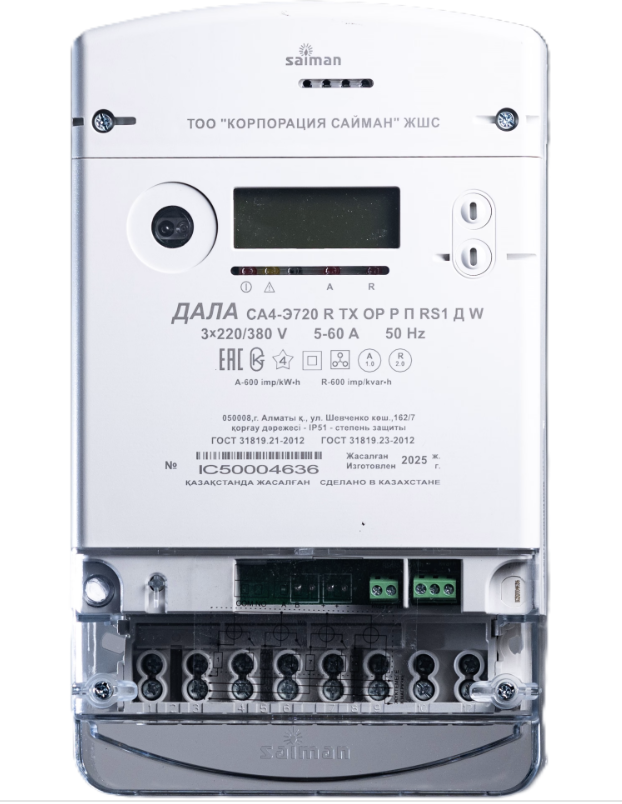

Трехфазный счетчик с модемом Дала CA4-3720 R TX IP P П RS Д G/PLC (3x220/380V 5-60А) код LP

НУЖНА КОНСУЛЬТАЦИЯ?

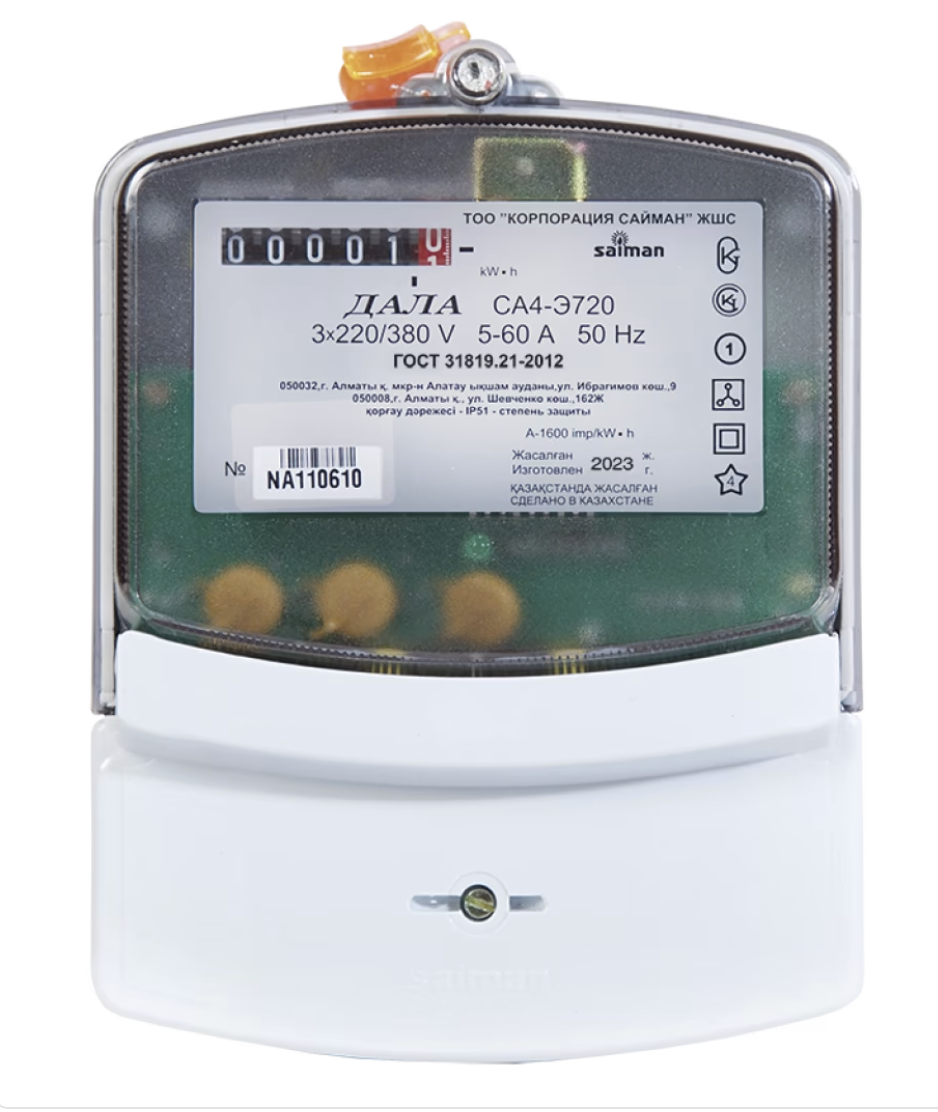

Трехфазный счетчик с модемом ДАЛА СА4-Э720 R TX IP P П RS Д G/PLC КОД LO (100А)

НУЖНА КОНСУЛЬТАЦИЯ?

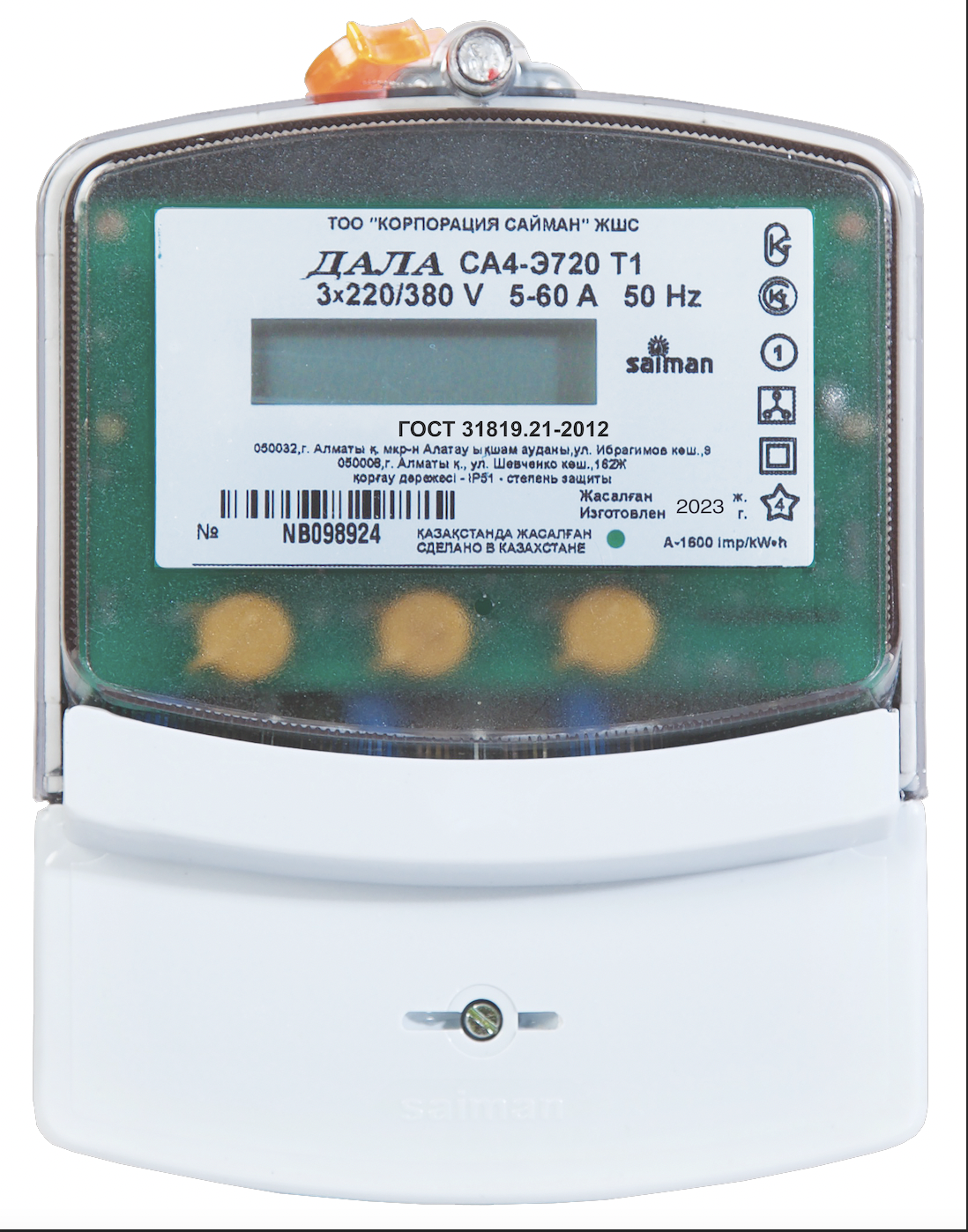

ДАЛА СА4-Э720 Т1 Код NB

однотарифный 3х220/380V 5(60)A

ДАЛА СА4-Э720 Т1 Код NB

Назначение:

НУЖНА КОНСУЛЬТАЦИЯ?

ДАЛА САР4-Э721 Т1 R Код LM

ДАЛА САР4-Э721 Т1 Код LM

Назначение:

НУЖНА КОНСУЛЬТАЦИЯ?

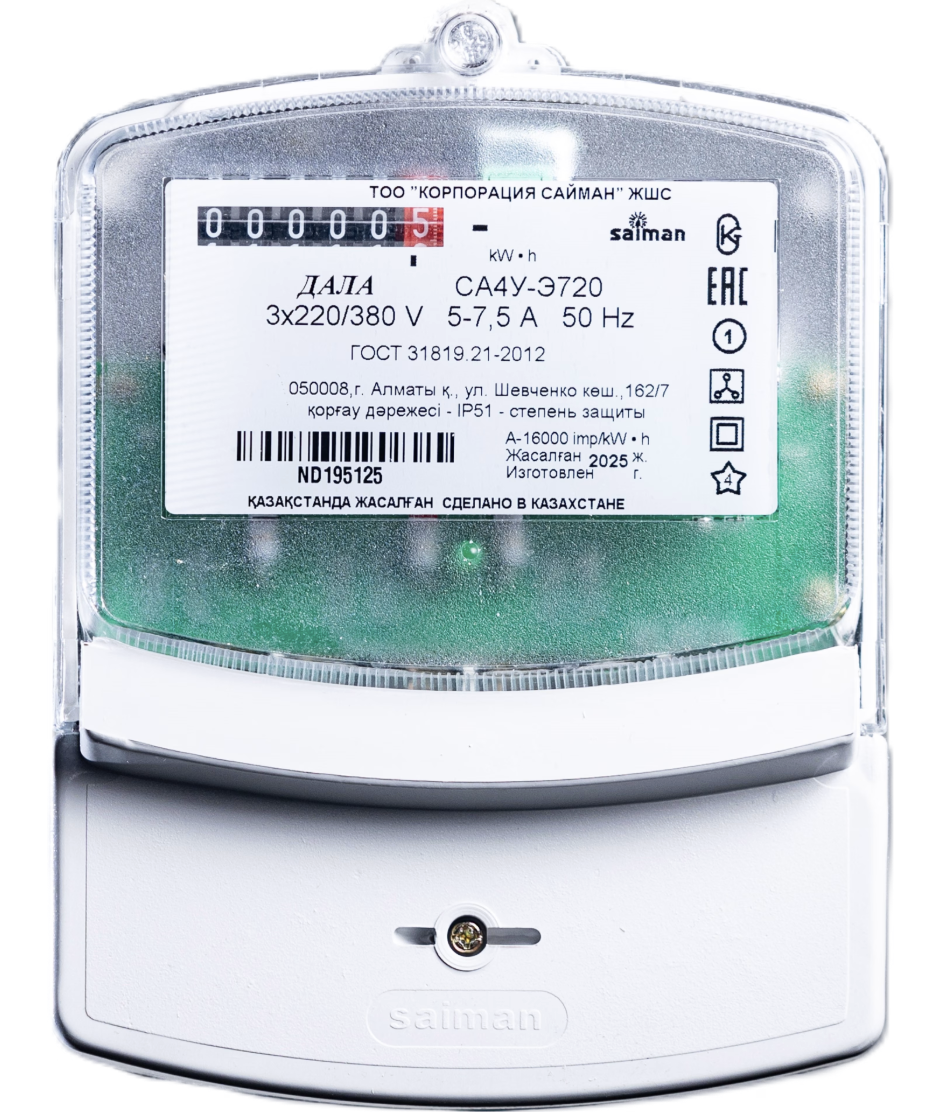

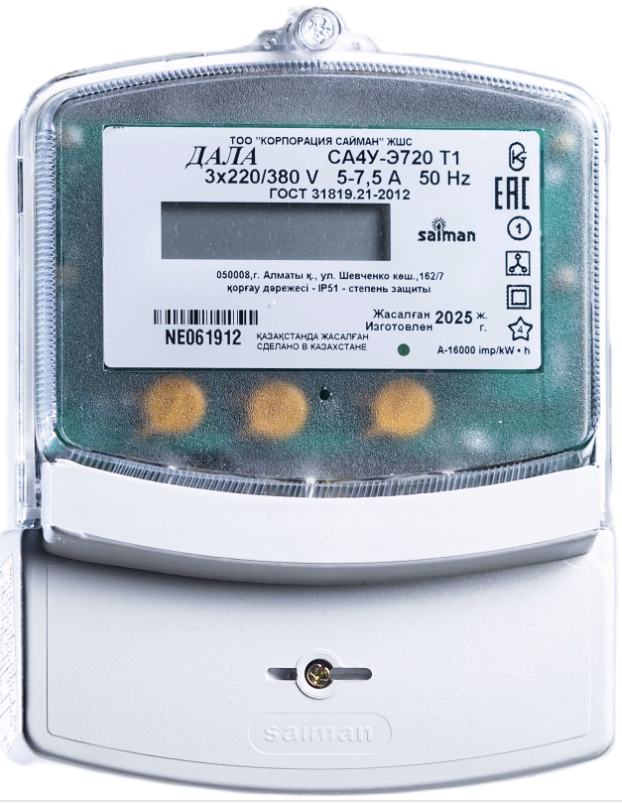

ДАЛА СА4У-Э720 Т1 Код NE

однотарифный 5(7,5)A

ДАЛА СА4У-Э720 Т1 Код NE

Назначение:

НУЖНА КОНСУЛЬТАЦИЯ?

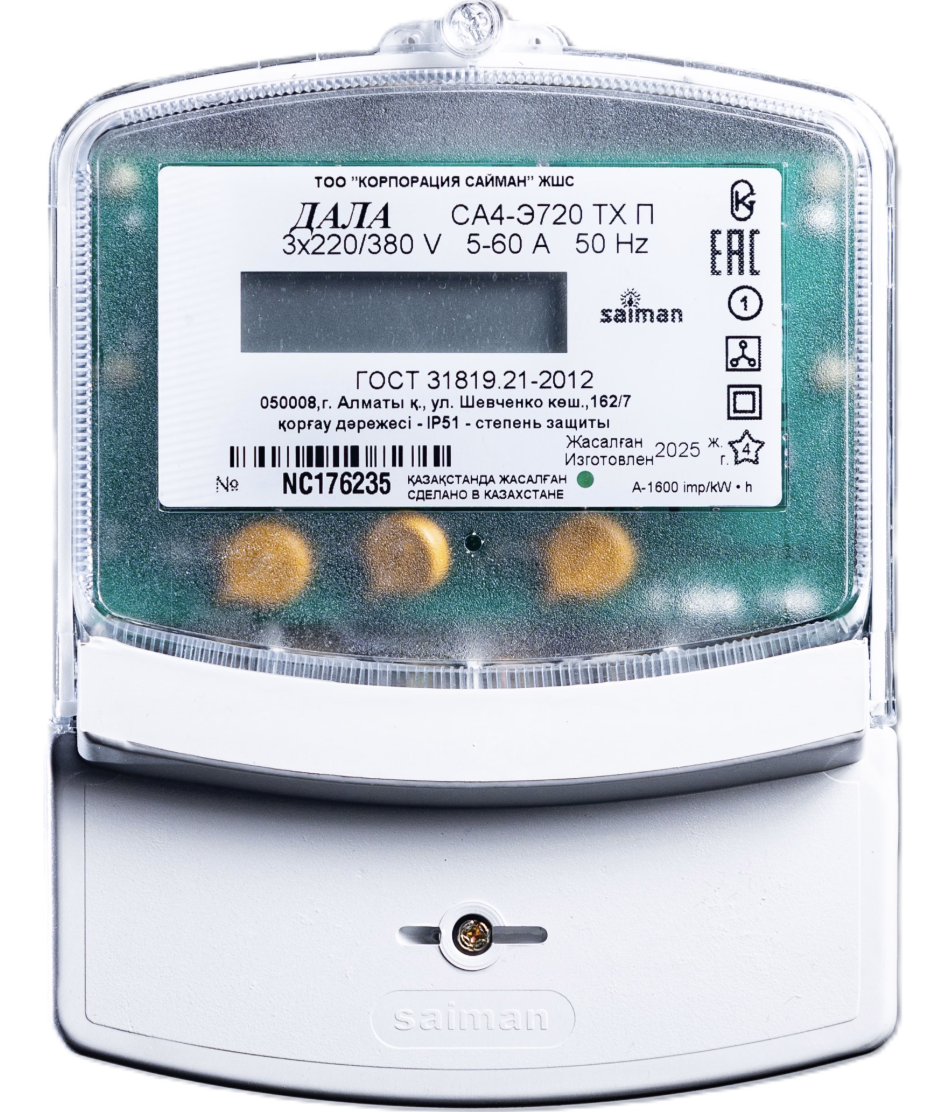

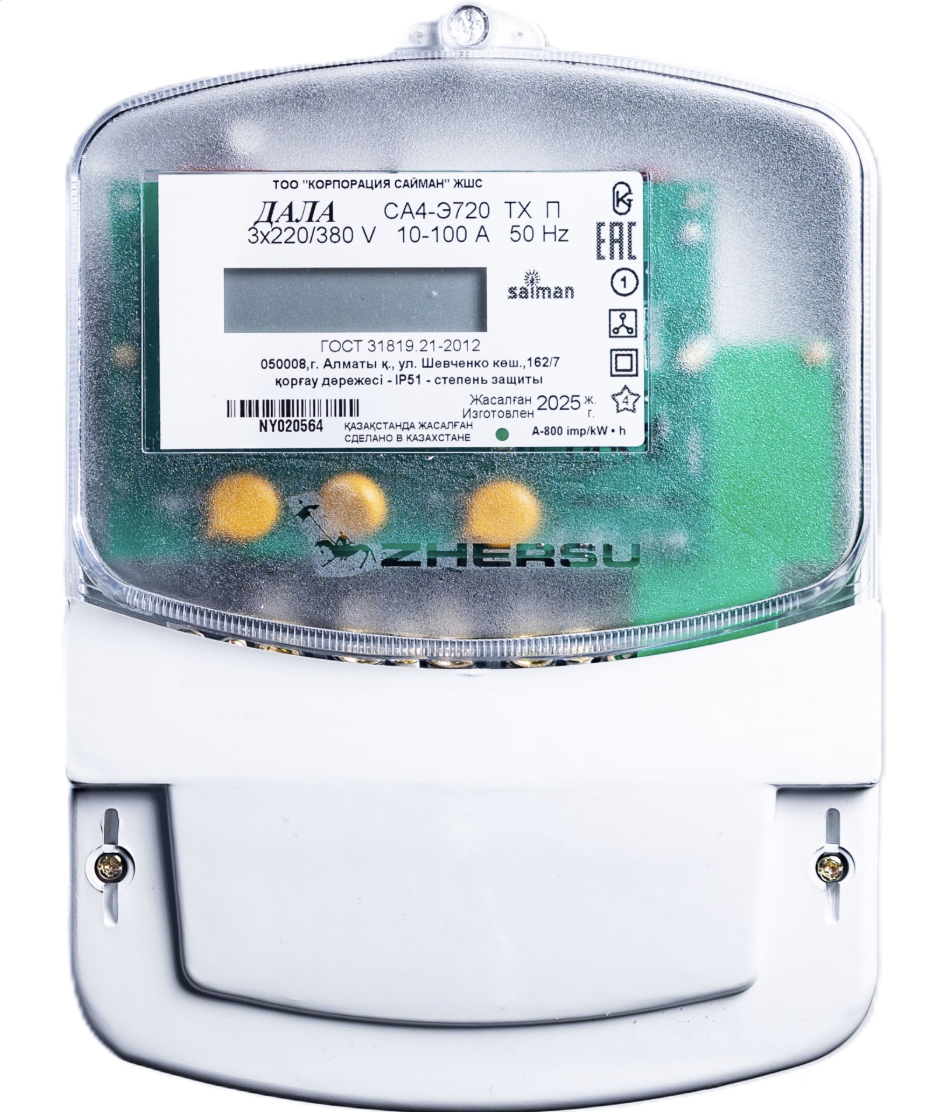

ДАЛА СА4-Э720 ТХ П Код NC

многотарифный 3х220/380V 5(60)A

Терминал модем
GPRS TELEOFIS WRX708-L(H) для электросчетчиков
